Chauvin Arnoux C.A 6472 + C.A 6474 tester uzemnění

Detailní popis produktu

Vysokonapěťové stožáry jsou na špičce většinou vybaveny zemnícím lanem, např. kvůli úderům blesku je možné odradit proud přes stožár do země. Všechny stožáry nejsou uzemněny pouze přes podstavec, ale také paralelně přes stojan
Uzemňovací lano se všemi ostatními stožáry. Měření příslušného uzemnění pomocí 3-pólového postupu by proto bylo možné pouze v případě přerušení zemského lanka,časově náročný a nebezpečný problém.

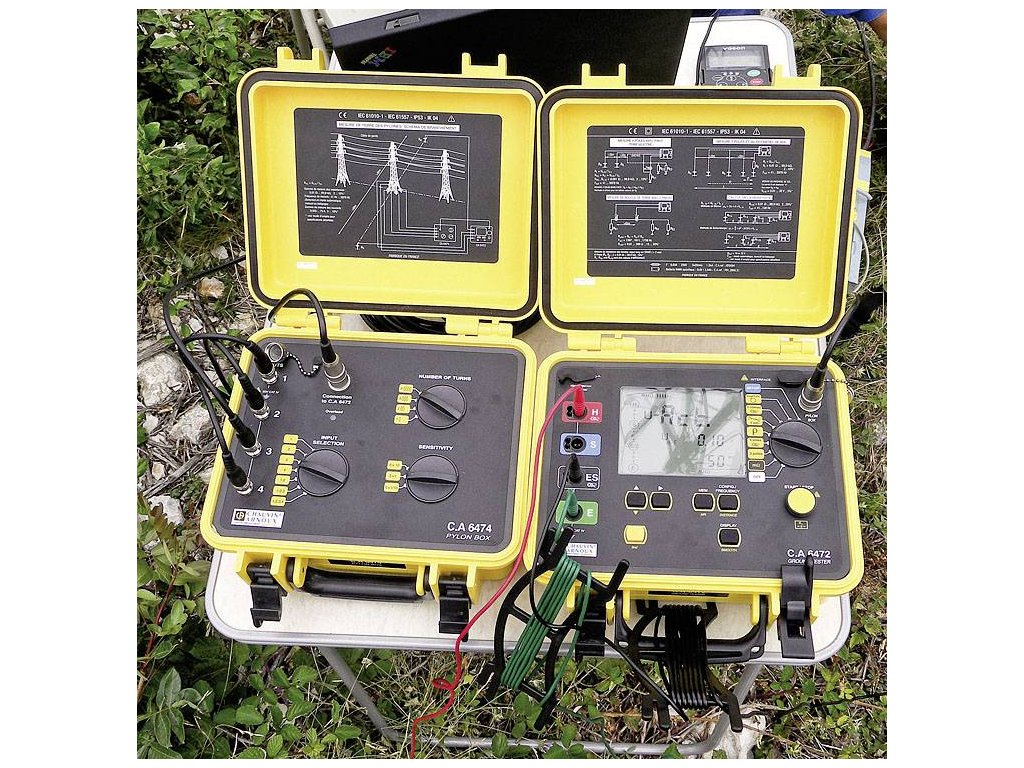

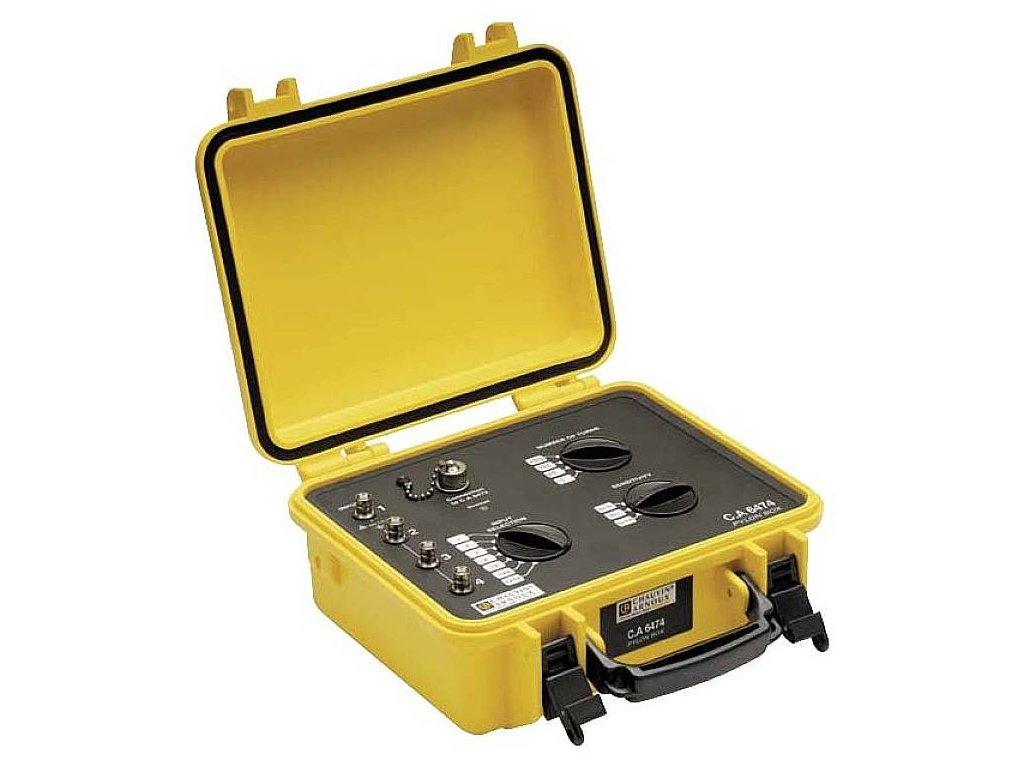

Pomocí termokamery C.A 6472 a Pylon Box C.A 6474 – vektorové zpracovatelské jednotky až pro 4 flexibilních proudových měničů AmpFLEX – lze kdykoli provádět měření uzemnění na napěťových stožárech s závěsným lanem, a to v provozu i bez přerušení. K tomu
Až 4 flexibilních proudových měničů AmpFLEX stačí položit na sloup a měření uzemňovacího odporu - a také impedance s frekvenční signálem Sweep až do 5 kHz - probíhá bez problémů a bez jakéhokoli rizika.
Flexibilní proudové měniče AmpFLEX umožňují měření na stožárech od nejrůznějších konstrukcí.

Pouze jedním měřením lze určit všechny důležité parametry:
Celková impedance vedení
Uzemňovací odpor příslušného sloupu
Odpor každého jednotlivého stožár
Impedance řetězu přes uzemňovací kabel

Tento text byl přeložen strojově.

Vlastnosti:
Bezpečná kontrola uzemnění stožárů vysokého napětí za provozu v rekordním čase
4 flexibilní proudové měniče AmpFLEX kolem nožiček na stožár Měření zemního odporu
Pouze s jedním měřením: Celková impedance vedení, zemní odpor příslušného sloupu, odpor každého stožár, impedance řetězu přes uzemňovací kabel

Obsah balení:

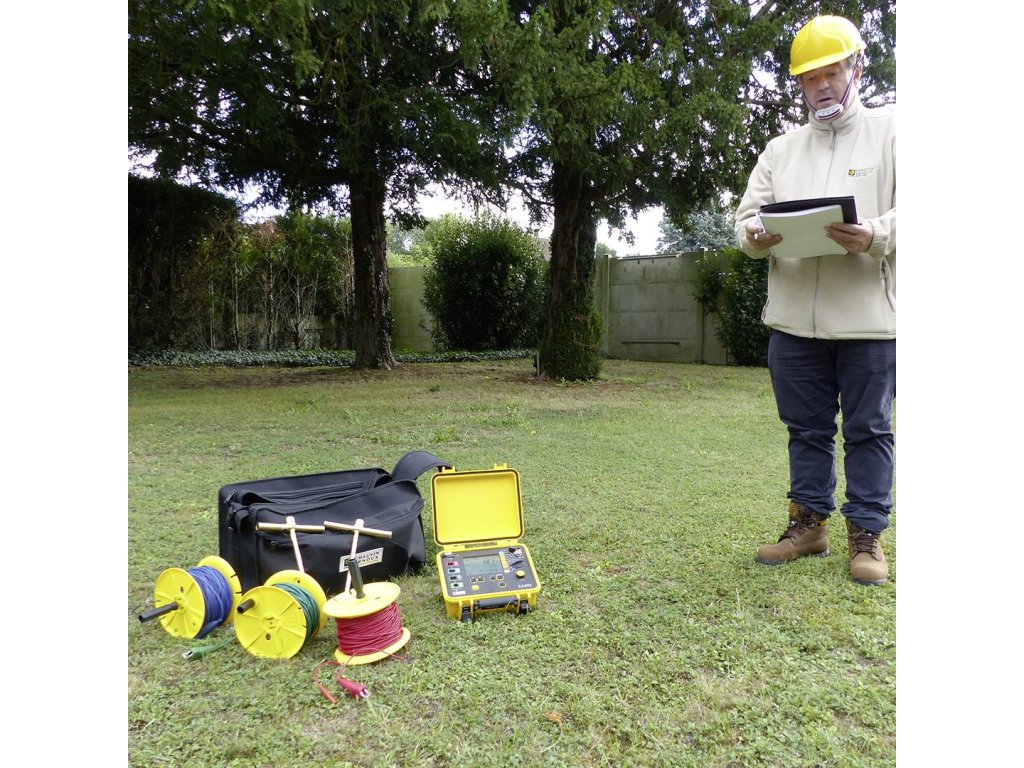

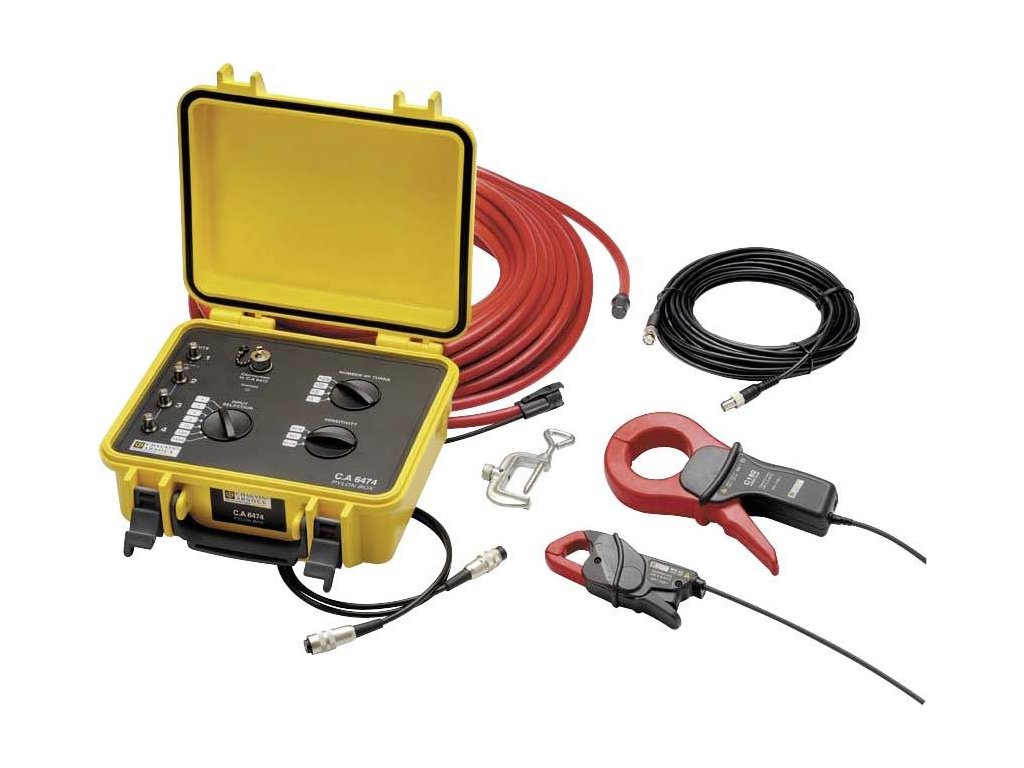

C.A 6472 měřič zemního odporu a zemního odporu, dodáván s 1 nabíječkou sítě a akumulátoru s 2pólovým síťovým kabelem, 1 návodem k obsluze na CD-ROM (5 jazyků), 1 krátkým kabelem a 5 přístrojovými etiketami (1 pro každý jazyk), 1 softwarem pro export dat, 1 USB připojovacím kabelem, 2 klešťové měniče C182 |C.A 6474 adaptér vysokonapěťových stožárů (PYLON), dodáváno s 4 flexibilními měniči ampérmetrů, 1, 5m, transportní taškou 1 propojovací kabel uzemňovací zkoušečky C.A 6472 - Pylon Box C.A 6474, 4 připojovací kabely Avakflex BNC-BNC (15m), 12 označovací kroužky pro flexibilní proudové měniče AmpFLEX, 2 kabely 5 m (černý/zelený), 5 adaptérů pro kabelová oka / 4mm banánová zásuvka, 3 šroubovacích svorek, 1 kalibrační smyčka, 1 stručný návod a 5 etiket (1 na jazyk), příslušenství, příslušenství pro měření uzemnění a zemního odporu 4 (100) Dodává se s 1 brašnou „Prestige“ (575 x 320 x (200+x+x) mm), 1 buben s 100 m měřicím kabelem (červený), 1 buben s 100 m měřicím kabelem (modrý), 1 naviják s 10 m (zelený), 1 buben s 100 m měřicím kabelem (zelený), 1 buben s 33 m (černý), 4 uzemňovače (T), 1 kladivo, 1 sada 5 adaptérů, kabelová oka / 4 mm
