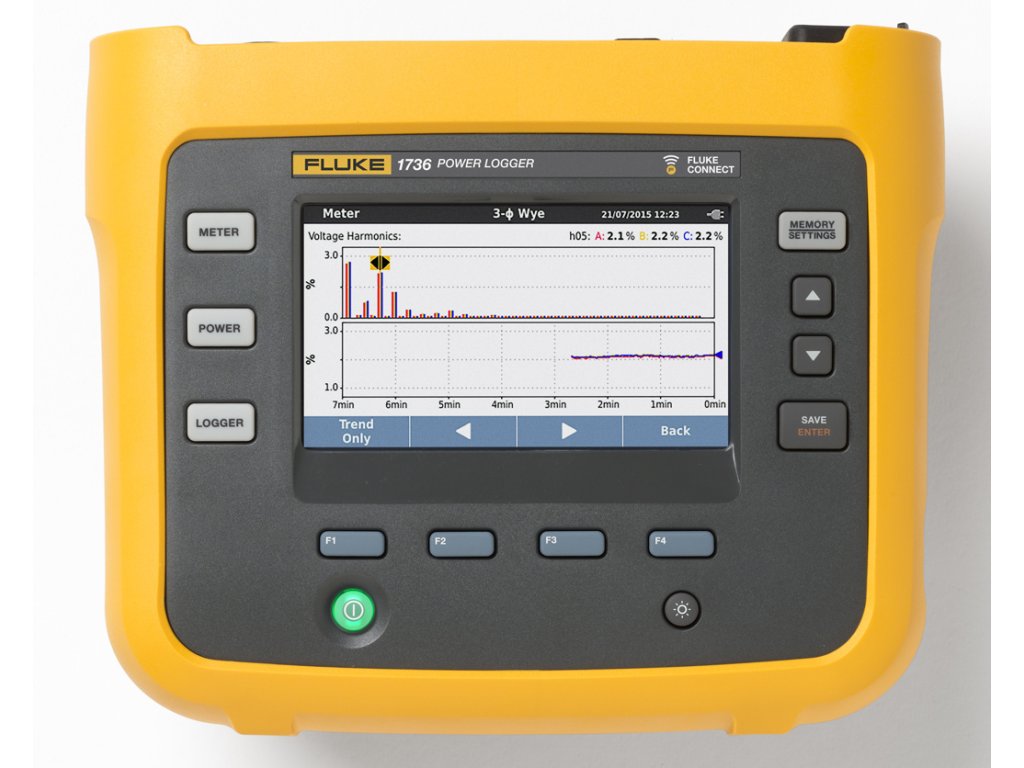

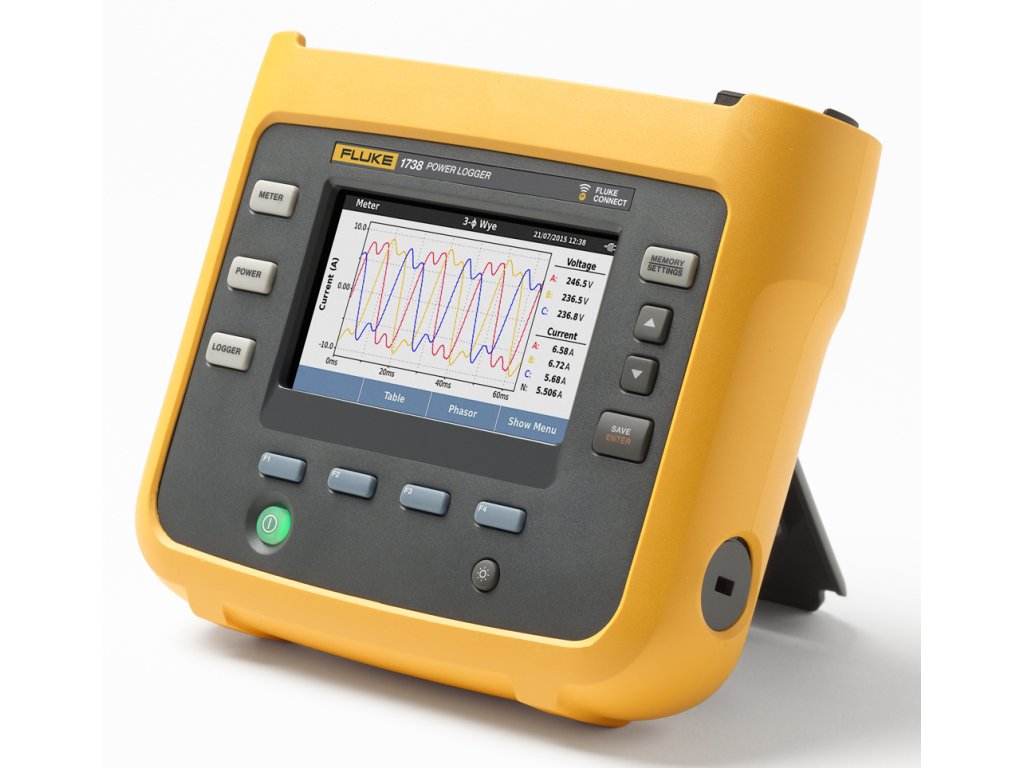

Záznamník kvality elektrické energie Fluke 1736/EUS
Kód: 4534519Detailní popis produktu
Třífázový záznamník výkonu Fluke 1736 je kompatibilní s mobilní aplikací a počítačovým softwarem Fluke Connect®. Umožní vám získat data, která potřebujete k přijímání důležitých rozhodnutí o kvalitě a spotřebě elektrické energie v reálném čase. Záznamník výkonu Fluke 1736 představuje nejlepší měřicí přístroj k provádění rozborů elektrické energie a základnímu záznamu její kvality: umí automaticky zachytit a uložit přes 500 parametrů kvality elektrické energie, takže máte k dispozici dostatek údajů k optimalizaci spolehlivost systému a zajištění úspor.
Více informací, menší nejistota, lepší rozhodování o kvalitě a spotřebě elektrické energie.
Optimalizované uživatelské rozhraní, ohebné proudové sondy a inteligentní funkce ověření naměřených hodnot, které uživatelům umožňují omezit chyby měření díky digitálnímu ověřování a opravám častých chyb připojení, to vše usnadňuje nastavení v dosud nevídané míře a snižuje nejistotu měření. Přistupujte vzdáleně k údajům a sdílejte je se svým týmem prostřednictvím aplikace Fluke Connect®, díky níž můžete pracovat v bezpečné vzdálenosti, přijímat důležitá rozhodnutí v reálném čase, snížit náklady na ochranné pomůcky a omezit nutnost návštěv pracoviště a kontrol na místě. Můžete také snadno a rychle vytvářet tabulky a grafy měření usnadňující identifikaci problémů a vytvářet podrobné zprávy pomocí dodávaného softwarového balíčku Fluke Energy Analyze Plus.
Fluke 1736 je nejlepší záznamník výkonu pro všeobecné použití. Hledáte-li záznamník výkonu se stejnými skvělými funkcemi pro rozbor elektrické energie, ale s pokročilejšími funkcemi zaznamenávání kvality elektrické energie, představuje pro vás ideální volbu záznamník Fluke 1738.
Základní měření: Automaticky zaznamenávejte a ukládejte napětí, proud, výkon, harmonické frekvence a související hodnoty kvality elektrického proudu.
Kompatibilní se systémem Fluke Connect®*: Zobrazte si data na místě, kde se zrovna nacházíte, nebo prostřednictvím mobilní aplikace a počítačového softwaru Fluke Connect .
Pohodlné napájení přístroje: Napájejte zařízení přímo z měřeného obvodu.
Nejvyšší bezpečnostní kategorie v dané oblasti průmyslu: 600 V CAT IV/1000 V CAT III pro měření na vstupní přípojce a od dodavatele ke spotřebiteli.
Měření všech tří fází a středního vodiče: Pomocí dodaných 4 ohebných proudových sond.
Komplexní záznam: V přístrojích může být uloženo více než 20 samostatných relací protokolu. Všechny měřené hodnoty jsou automaticky uloženy do paměti přístroje, takže nikdy nepřijdete o zjištěné trendy. Hodnoty lze kontrolovat během záznamu i před stahováním pro účely analýzy v reálném čase.
Záznam poklesů, překmitů a náběhového proudu: Zachyťte křivku dějů a profil RMS ve vysokém rozlišení spolu s datem, časovým razítkem a závažností pro snazší identifikaci hlavních příčin problémů s kvalitou elektrické energie.
Dotyková obrazovka s jasnými barvami: Provádějte provozní analýzy a kontroly dat pohodlně, na plně grafickém displeji.
Optimalizované uživatelské rozhraní: Pořizujte vždy jen správná data pomocí rychlého, grafického nastavení s nápovědou a omezte vliv chyb připojení pomocí inteligentní funkce ověření.
Kompletní„provozní“ nastavení pomocí předního panelu nebo aplikace Fluke Connect: Odpadá nutnost návratu do dílny za účelem stahování dat a nastavení nebo používání počítače u rozvaděče.
Aplikační software Energy Analyze Plus: Stahujte a analyzujte všechny podrobnosti o spotřebě energie a kvalitě elektrické energie pomocí automatického protokolování.

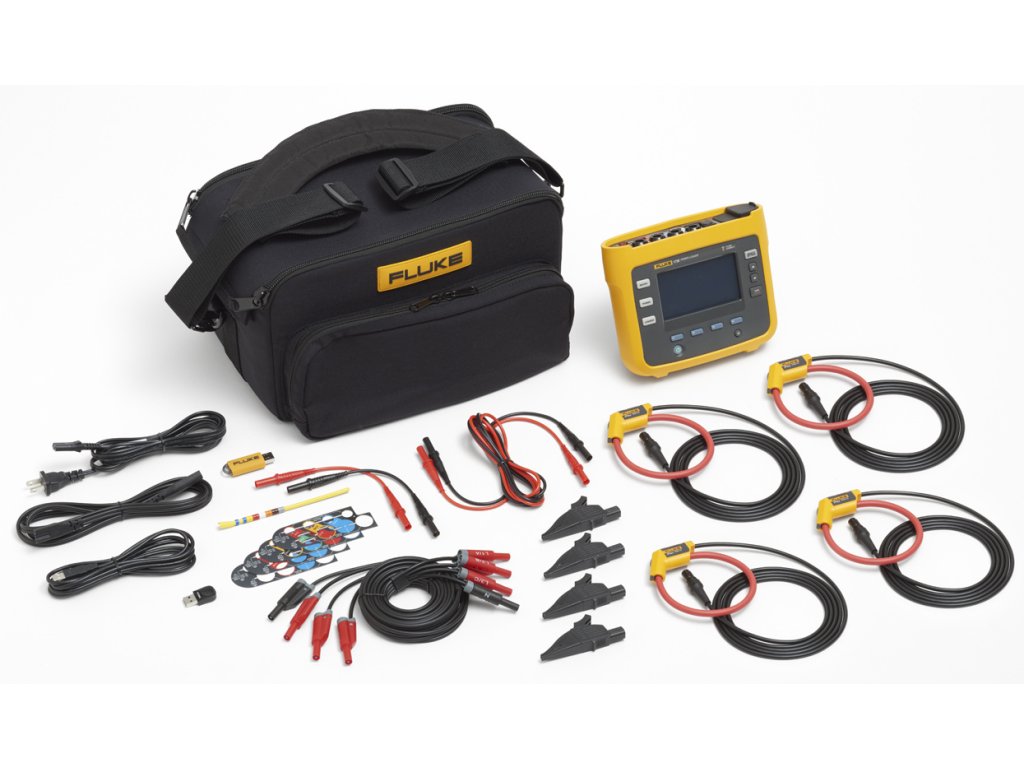

Obsah dodávky:
- Fluke 1736
- napěťové vodiče
- krokosvorky 4ks
- iFlex 12“ - 1500 A proudové sondy 4ks
- měkké pouzdro
- software Energy Analyze Plus
- WiFi adaptér
- napájecí kabel
- sada na označování kabelů
- dokumentace na USB disku
Technická specifikace:
Specifikace | |||||
Přesnost | |||||
Parametr | Rozsah | Rozlišení | Skutečná přesnost za referenčních podmínek (% odečtu + % plného rozsahu) | ||
Napětí | 1000 V | 0,1 V | ± (0,2 % + 0,01 %) | ||
Proud: přímý vstup | i17xx-flex 1500 12" | 150 A | 0,1 A | ± (1% + 0,02%) | |
1500 A | 1 A | ||||
i17xx-flex 3000 24" | 300 A | 1 A | ± (1% + 0,03%) | ||
3000 A | 10 A | ||||
i17xx-flex 6000 36" | 600 A | 1 A | ± (1,5% + 0,03%) | ||
6000 A | 10 A | ||||
Svorka i40s-EL | 4 A | 1 mA | ± (0,7% + 0,02%) | ||
40 A | 10 mA | ||||
Frekvence | 42,5 Hz až 69 Hz | 0,01 Hz | ± (0,1 %) | ||
Vstup AUX | ±10 V ss. | 0,1 mV | ± (0,2 % + 0,02%) | ||
Min./max. napětí | 1000 V | 0,1 V | ± (1% + 0,1%) | ||
Min./max. proud | Definováno příslušenstvím | Definováno příslušenstvím | ± (5% + 0,2%) | ||
THD (celkové harmonické zkreslení) napětí | 1000% | 0.10% | ± 0,5 | ||
THD (celkové harmonické zkreslení) proudu | 1000% | 0.10% | ± 0,5 | ||
Napěťová harmonická druhá až padesátá | 1000 V | 0,1 V | ≥ 10 V: ± 5 % z hodnoty | ||
< 10 V: ± 0,5V | |||||
Proudová harmonická druhá až padesátá | Definováno příslušenstvím | Definováno příslušenstvím | ≥ 3% proudového rozsahu: ± 5 % z hodnoty | ||
< 3% proudového rozsahu: ± 0,15% z hodnoty | |||||
Nesymetrie | 100% | 0.1% | ± 0,2 | ||
Skutečná nejistota ± (% odečtu + % rozsahu)¹ | |||||
Parametr | Vlivy | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
Činný výkon P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Činná energie Ea | |||||
Zdánlivý výkon S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
Zdánlivá energie Eap | |||||
Jalový výkon Q | 0 ≤ PF ≤ 1 | 2,5% naměřeného zdánlivého výkonu | |||
Jalová energie Er | |||||
Účiník PF | - | ± 0,025 | |||
Činitel fázového posuvu | |||||
DBF/cosϕ | |||||
Přídavná nejistota v % rozsahu¹ | V P-N>250 V | 0.02% | 0.02% | 0.02% | 0.02% |
¹Rozsah = 1 000 V × Irozsah Referenční podmínky:
|
Elektrické specifikace | |||
Napájení | |||
Napěťový rozsah | 100 V až 500 V s použitím vstupu s bezpečnostním kolíkem při napájení z měřeného obvodu | ||
100 V až 240 V s použitím standardního napájecího kabelu (IEC 60320 C7) | |||
Spotřeba energie | Maximálně 50 VA (max. 15 VA při použití vstupu IEC 60320) | ||
Účinnost | ≥ 68,2% (v souladu s předpisy o energetické účinnosti) | ||
Maximální spotřeba bez zátěže | < 0,3 W pouze při napájení s použitím vstupu IEC 60320 | ||
Síťová frekvence | 50/60 Hz ± 15 % | ||
Baterie | Li-ion 3,7 V, 9,25 Wh, s možností výměny uživatelem | ||
Provozní doba na baterii | Čtyři hodiny ve standardním provozním režimu, až 5,5 hodiny v režimu úspory energie | ||
Doba nabíjení | < 6 hodin | ||
Získávání dat | |||
Rozlišení | 16bitové synchronní vzorkování | ||
Vzorkovací frekvence | 10,24 kHz při 50/60 Hz, synchronizováno s frekvencí elektrické sítě | ||
Frekvence vstupního signálu | 50/60 Hz (42,5 až 69 Hz) | ||
Typy obvodů | 1-φ, 1-φ IT, rozdělená fáze, 3-φ trojúhelník, 3-φ hvězda, 3-φ hvězda IT, 3-φ hvězda symetrická, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník, otevřené rameno, Pouze proudy (zátěžové studie) | ||
Ukládání dat | Interní flash paměť (bez možnosti výměny uživatelem) | ||
Velikost paměti | Typicky 10 relací záznamu dat za 8 týdnů s 1minutovými intervaly a 500 událostmi¹ | ||
¹Počet možných relací záznamu dat a doba záznamu dat závisí na požadavcích uživatele. | |||
Základní interval | |||
Měřené parametry | Napětí, proud, aux, frekvence, THD V, THD A, výkon, účiník, základní výkon, DPF, energie | ||
Průměrovací interval | Volitelný uživatelem: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min | ||
Doba průměrování pro hodnoty min./max. | Napětí, proud: Celý cyklus RMS aktualizovaný vždy v půlce cyklu (URMS1/2 podle IEC61000-4-30 Aux, výkon: | ||
Interval odběru (režim elektroměru) | |||
Měřené parametry | Energie (Wh, varh, VAh), PF, maximální odběr, energetická ztráta | ||
Interval | Volitelné uživatelem: 5 min, 10 min, 15 min, 20 min, 30 min, vypnuto | ||
Měření kvality elektrické energie | |||
Měřený parametr | Napětí, frekvence, nesymetrie, harmonická frekvence napětí, THD V, proud, harmonická frekvence, THD A, TDD | ||
Průměrovací interval | 10 min. | ||
Jednotlivé harmonické | Druhá až padesátá harmonická | ||
Celkové harmonické zkreslení | Počítáno na základě 50 harmonických frekvencí | ||
Události | Napětí: poklesy, překmity, přerušení, proud: náběhový proud | ||
Spouštěné záznamy | Celý cyklus RMS aktualizovaný vždy v půlce cyklu napětí a proudu (URMS 1/2 podle IEC61000-4-30) | ||
Křivka napětí a proudu (%) | |||
Shoda s normami | |||
Harmonické | IEC 61000-4-7: Třída 1 | ||
IEEE 519 (krátkodobé harmonické) | |||
Kvalita elektrické energie | IEC 61000-4-30 Třída S, IEC62586-1 (zařízení PQI-S) | ||
Napájení | IEEE 1459 | ||
Požadavky na kvality elektricé energie | EN50160 (pro měřené parametry) | ||
Rozhraní | |||
USB-A | Přenos souborů prostřednictvím paměťového zařízení USB, aktualizace firmwaru Max. proud: 120 mA |
||
WiFi | Přenos souborů a vzdálené řízení prostřednictvím přímého připojení nebo infrastruktury WiFi | ||
Bluetooth | Načtení pomocných dat měření z modulů řady Fluke Connect® 3000 (vyžaduje 1738 nebo upgrade jednotky 1736) | ||
USB-mini | Stahování dat zařízení do PC | ||
Napěťové vstupy | |||
Počet vstupů | 4 (3 fáze + střední volič) | ||
Maximální vstupní napětí | 1000 V rms, CF 1,7 | ||
Vstupní impedance | 10 MΩ | ||
Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
Rozsah | 1 : 1 a proměnný | ||
Kategorie měření | 1000 V CAT III / 600 V CAT IV | ||
Proudové vstupy | |||
Počet vstupů | 4, režim volen automaticky podle připojeného snímače | ||
Vstupní napětí | Vstup proudových kleští: 500 mVrms/50 mVrms; CF 2.8 | ||
Vstup Rogowského cívky | 150 mVrms/15 mVrms při 50 Hz, 180 mVrms/18 mVrms při 60 Hz; CF 4; ; vše při jmenovitém rozsahu sondy | ||
Rozsah | 1 A až 150 A/10 A až 1 500 A s tenkou ohebnou proudovou sondou i17XX-flex1500, 12" | ||
3 A až 300 A/30 A až 3 000 A s tenkou ohebnou proudovou sondou i17XX-flex3000, 24" | |||
6 A až 600 A/60 A až 6 000 A s tenkou ohebnou proudovou sondou i17XX-flex6000, 36" | |||
40 mA až 4 A/0,4 A až 40 A s kleštěmi i40s-EL 40 A | |||
Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
Rozsah | 1 : 1 a proměnný | ||
Pomocné vstupy | |||
Počet vstupů | 2 | ||
Vstupní rozsah | 0 až ±10 V ss, 1 odečet/s | ||
Měřítko (k dispozici 2014) | Formát: mx + b (zesílení a offset) uživatelsky konfigurovatelné | ||
Zobrazované jednotky (k dispozici 2014) | Uživatelsky konfigurovatelné (7 znaků, například °C, psi n nebo m/s) | ||
Bezdrátové připojení | |||
Počet vstupů | 2 | ||
Podporované moduly | Řada Fluke Connect® 3000 | ||
Získávání dat | 1 odečet/s | ||
Specifikace prostředí | |||
Provozní teplota | –10 °C až +50 °C (14 °F až 122 °F) | ||
Teplota pro skladování | -20 °C až +60 °C (-4 °F až 140 °F), s baterií: -20 °C až +50 °C (-4 °F až 122 °F) | ||
Provozní vlhkost | 10 °C až 30 °C max. 95% rel. vlhkosti | ||
30 °C až 40 °C max. 75% rel. vlhkosti | |||
40 °C až 50 °C max. 45% rel. vlhkosti | |||
Pracovní nadmořská výška | 2000 m (do 4000 m odlehčit na 1000 V CAT II/600 V CAT III/300 V CAT IV) | ||
Nadmořská výška pro skladování | 12 000m | ||
Pouzdro | IP50 v souladu s normou EN60529 | ||
Vibrace | MIL-T-28800E, typ 3, třída III, styl B | ||
Bezpečnost | IEC 61010-1 | ||
IEC vstupní napětí sítě: Kategorie přepětí II, stupeň znečištění 2 | |||
Napěťové vstupy: kategorie přepětí IV, stupeň znečištění 2 | |||
IEC 61010-2-031: CAT IV 600 V / CAT III 1 000 V | |||
Elektromagnetická kompatibilita | EN 61326-1: Průmyslová CISPR 11: skupina 1, třída A | ||
Korea (KCC): Zařízení třídy A (průmyslové vysílací a komunikační zařízení) | |||
USA (FCC): 47 CFR 15, oddíl B. Tento produkt je považován za výjimku ve smyslu odstavce 15.103. | |||
Teplotní koeficient | 0,1 x specifikace přesnosti/°C | ||
Obecné specifikace | |||
Barevný LCD displej | 4,3" TFT s aktivní maticí, 480 pixelů x 272 pixelů, odporový dotykový panel | ||
Záruka | Přístroj a napájecí zdroj: Dva roky (nezahrnuje baterii) | ||
Příslušenství: jeden rok | |||
Interval kalibrace: dva roky | |||
Rozměry | Přístroj: 19,8 cm × 16,7 cm × 5,5 cm | ||
Napájecí zdroj: 13,0 cm × 13,0 cm × 4,5 cm | |||
Přístroj s připojeným napájecím zdrojem: 19,8 cm × 16,7 cm × 9 cm | |||
Hmotnost | Přístroj: 1,1 kg | ||
Zdroj napájení: 400 g | |||
Ochrana před neoprávněnou manipulací | Zdířka pro zámek Kensington | ||
Specifikace ohebné proudové sondy i17xx-flex 1500 12" | |||
Měřicí rozsah | 1 až 150 A st / 10 až 1500 A st | ||
Nedestruktivní proud | 100 kA (50/60 Hz) | ||
Skutečná chyba při referenčních podmínkách* | ± 0,7% z hodnoty | ||
Přesnost 173x + iFlex | ±(1% odečtu + 0,02% rozsahu) | ||
Teplotní koeficient při překročení rozsahu provozních teplot | 0,05% odečtu/°C 0,09% odečtu/°F | ||
Pracovní napětí | 1000 V CAT III, 600 V CAT IV | ||
Délka kabelu sondy | 305 mm | ||
Průměr kabelu sondy | 7,5 mm | ||
Minimální poloměr ohybu | 38 mm | ||
Délka výstupního kabelu | 2 m (6,6 stopy) | ||
Hmotnost | 115 g | ||
Kabelový materiál sondy | TPR | ||
Spojovací materiál | POM + ABS/PC | ||
Výstupní kabel | TPR/PVC | ||
Provozní teplota | −20 °C až +70 °C (−4 °F až 158 °F), teplota vodiče při testu nesmí překročit 80 °C | ||
Teplota, mimo provoz | −40 °C až +80 °C (−40 °F až 176 °F) | ||
Relativní vlhkost, provozní | 15% až 85% nekondenzující | ||
Krytí IP | IEC 60529: IP50 |
Doplňkové parametry
Kategorie: | Analyzátory sítě Fluke |
---|---|
Hmotnost: | 2.5 kg |
