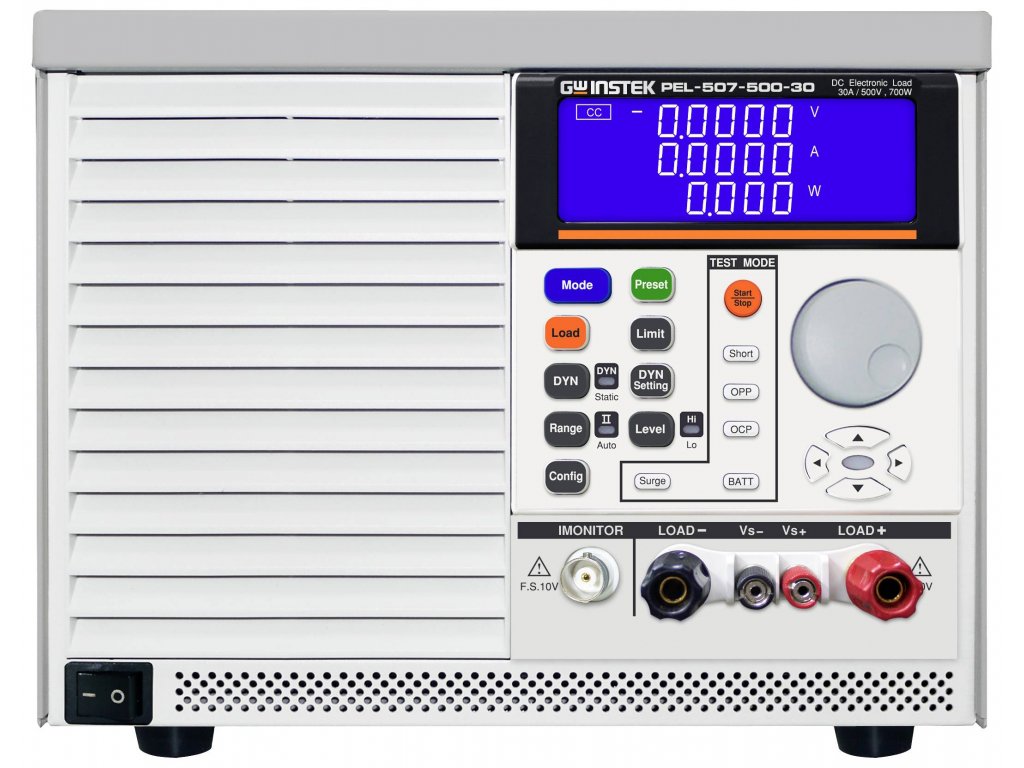

GW Instek PEL-507-500-30 elektronická zátěž

Detailní popis produktu

Jednokanálová elektronická zátěž řady PEL-500 obsahuje celkem 5 modelů a poskytuje napěťové provozní rozsahy od 0~80V/ 0~500V a rozsah výkonu 250~700W. Tuto řadu lze použít pro výzkum a vývoj, kontrolu kvality, systémy ATE a výrobní testy, včetně testování zdroje napětí/proudu; přechodové chování zdroje napájení; režim konstantního napětí pro test proudového omezení; simulace baterie; A test vybíjení baterie. Řada PEL-500 nabízí 5-místné digitální zobrazení napětí, proudu a výkonu. Uživatel může současně sledovat naměřené hodnoty testovaného kabelu. Pro uživatele, aby se usnadnilo posouzení, zda je DUT schopen odolat přechodovému proudu, nabízí série PEL-500 Surge test, který simuluje bootový překmitový proud a přechodný proud při Hot-Plugging. Vestavěná funkce testování vybíjení baterie může určit podmínky pro zastavení vybíjení v souladu s požadavky DUT, včetně nastavení nabíjecího napětí vybíjecího proudu (Vbatt), kapacity vybíjení (AH, WH) a doby zastavení vybíjení.

Uživatel může nastavit nabíjecí napětí/vybíjecí napětí série PEL-500 pro testování podle vlastností zkoušeného zařízení. Pokud výstupní napětí DUT vzroste na hodnotu nabíjecího napětí, začne nabíjení. Pokud výstupní napětí klesne na vybíjecí napětí, končí nabíjení. Uživatelé mohou používat funkci GO/NG k tomu, aby předem nastavili podmínky posuzování v souladu s funkcí a specifikacemi DUT. Série PEL-500 generuje výsledky posuzování automaticky v souladu s podmínkami posuzování nastavenými během testu. V rámci bezpečnostních požadavků síťového adaptéru nabízí série PEL-500 nejen funkci zkratového testování, ale také funkci automatického testování nadproudové ochrany/nadproudové ochrany pro zjednodušení složitého manuálního provozu uživatele a pro kontrolu OCP/OPP z hlediska akčních bodů zkoušeného zařízení. Vygenerované výsledky měření pomohou uživateli potvrdit, zda jsou skutečné body zásahu zkoušeného zařízení pro OCP/OPP v rámci požadavků na měření. Kromě funkce osciloskopu poskytovat hřídelové průběhy zátěžových proudů přes BNC výstup od Imonitor nabízí řada PEL-500 také ochranu proti přepětí, nadproudu, nadproudu a přehřátí a přepólování. Pokud jeden z nich spustí reakci, série PEL-500 má k dispozici ochranné nebo upomínky na ochranu řady PEL-500 před poškozením způsobeným neobvyklé provozní rozsahy.

Tento text byl přeložen strojově.

Vlastnosti:
5-místný digitální měřič napětí, proudu a výkonu
Současné zobrazení napětí, proudu a wattů
Dobu zkratu lze nastavit během zkratového testu
Automatické testovací funkce nadproudové ochrany/přepěťové ochrany
Funkce testu vybíjení baterie může nastavit vybíjecí napětí (Vbatt).
Kapacita vybíjení (Ah, Wh) a doba zastavení vybíjení
Surge test simuluje překmitací proud člunu a přechodný proud Hot-Plugging
Konstantní proud, konstantní odpor, konstantní napětí, konstantní výkon a dynamický režim
Přepětí, nadproud, nadproud, ochrana proti přehřátí a přepólování
Zobrazení polarity napětí lze nastavit na kladnou hodnotu ("+") nebo zápornou hodnotu ("-")
Komunikační rozhraní RS-232, USB
