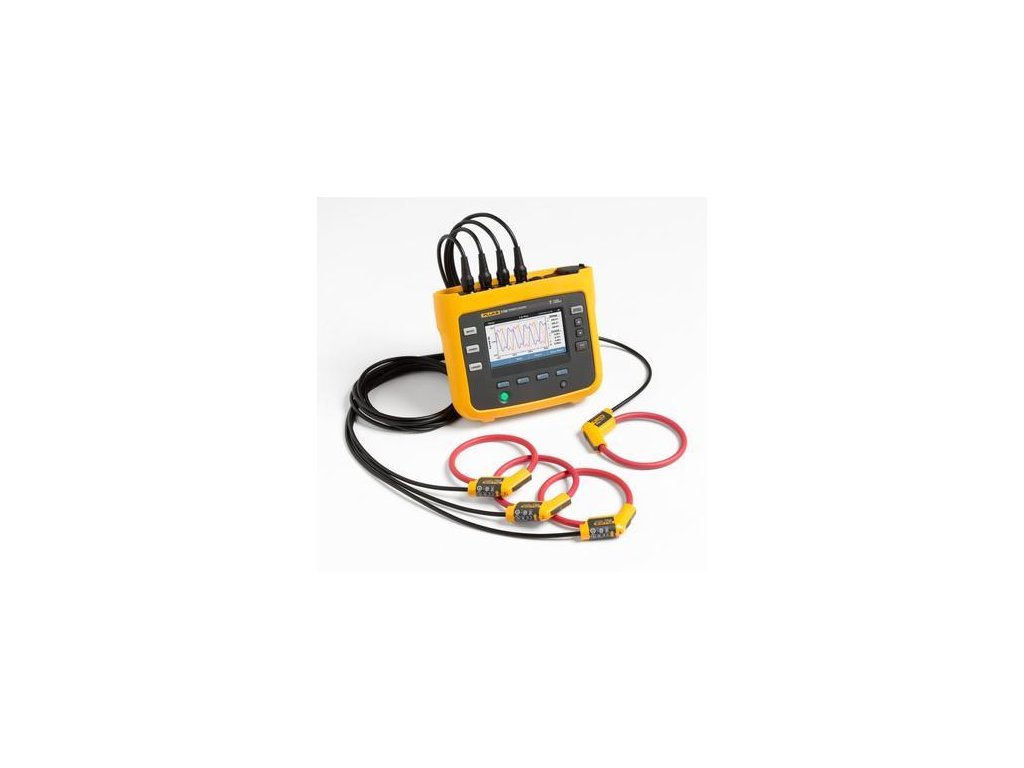

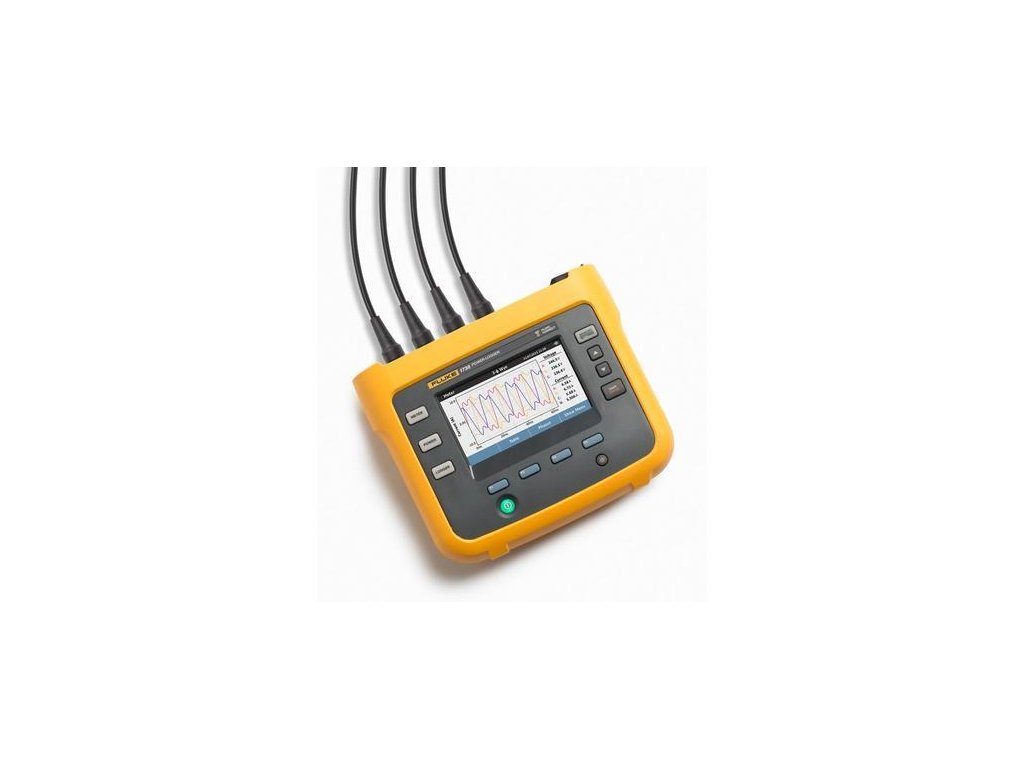

Fluke 1738 FTP KIT - záznamník kvality elektrické energie
Kód: 5225035Detailní popis produktu
Záznamník kvality elektrické energie Fluke 1738 je kompatibilní s mobilní aplikací a počítačovým softwarem Fluke Connect®. Umožní vám získat data, která potřebujete k přijímání důležitých rozhodnutí o kvalitě a spotřebě elektrické energie v reálném čase. Podobně jako záznamník výkonu Fluke 1736 umí tento pokročilý záznamník automaticky zaznamenat a uložit přes 500 parametrů kvality elektrické energie, ale navíc umožňuje řešit složitější problémy s výkonem a kvalitou elektrické energie.
Provádějte pokročilou analýzu pomocí funkce celkového stavu kvality elektrické energie (EN50160), díky níž získáte rychlý přehled o stavu celé elektrické soustavy. Funkce celkového stavu kvality elektrické energie je založena na podrobných údajích o kvalitě elektrické energie, včetně záznamu zobrazitelné křivky dějů. Máte tak k dispozici dostatek údajů k optimalizaci spolehlivost systému a zajištění úspor.

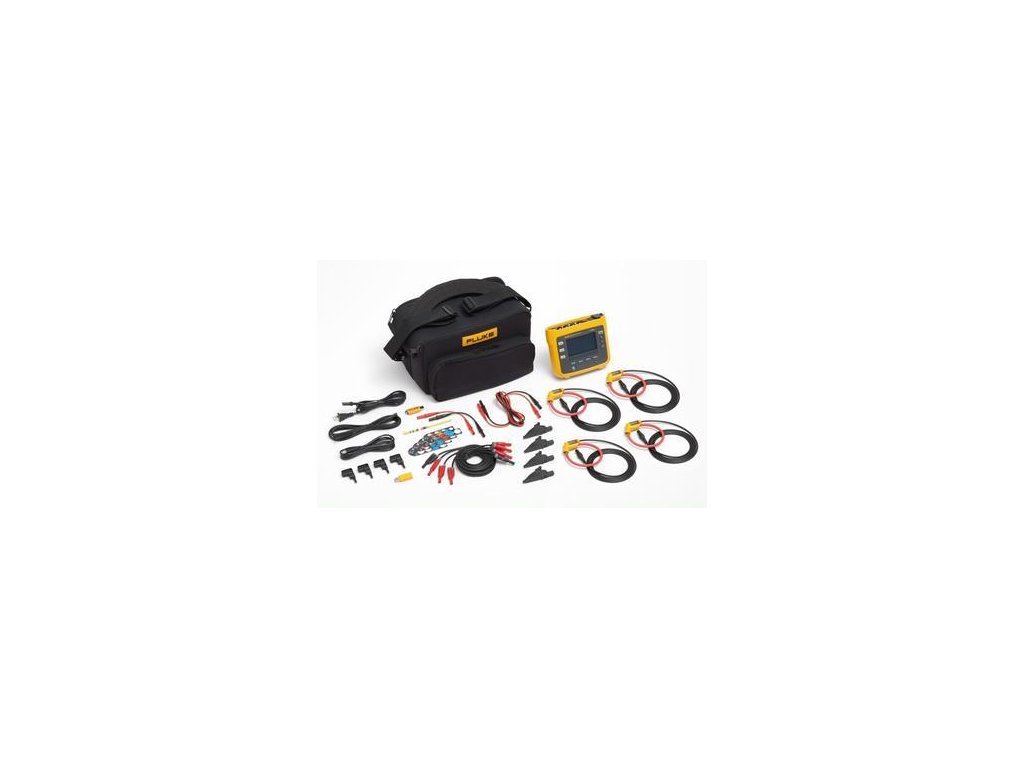

Obsah balení:
- záznamník Fluke 1738/INTL
- 4 ks proudové převodníky iFlex 1500-12
- pojistkami chráněné hroty FTP17XXPQ
- Li-Ion akumulátor
- 4 ks měřicí vodiče
- 4 ks krokosvorky
- sada barevných rozlišovačů
- magnetický držák přístroje a akumulátoru
- sada magnetických adaptérů MP1
- kabel napájení
- kabel na propojení přístroje a akumulátoru
- Energy Analyze Software
- brašna
Technická specifikace:
| Specifikace | |||||
| Přesnost | |||||
| Parametr | Rozsah | Rozlišení | Skutečná přesnost za referenčních podmínek (% odečtu + % plného rozsahu) | ||
| Napětí | 1000 V | 0,1 V | ± (0,2 % + 0,01 %) | ||
| Proud: přímý vstup | i17xx-flex 1500 12" | 150 A | 0,1 A | ± (1% + 0,02%) | |
| 1500 A | 1 A | ||||
| i17xx-flex 3000 24" | 300 A | 1 A | ± (1% + 0,03%) | ||
| 3000 A | 10 A | ||||
| i17xx-flex 6000 36" | 600 A | 1 A | ± (1,5% + 0,03%) | ||
| 6000 A | 10 A | ||||
| Svorka i40s-EL | 4 A | 1 mA | ± (0,7% + 0,02%) | ||
| 40 A | 10 mA | ||||
| Frekvence | 42,5 Hz až 69 Hz | 0,01 Hz | ± (0,1 %) | ||
| Vstup AUX | ±10 V ss. | 0,1 mV | ± (0,2 % + 0,02%) | ||
| Min./max. napětí | 1000 V | 0,1 V | ± (1% + 0,1%) | ||
| Min./max. proud | Definováno příslušenstvím | Definováno příslušenstvím | ± (5% + 0,2%) | ||
| THD (celkové harmonické zkreslení) napětí | 1000% | 0.10% | ± 0,5 | ||
| THD (celkové harmonické zkreslení) proudu | 1000% | 0.10% | ± 0,5 | ||
| Napěťová harmonická druhá až padesátá | 1000 V | 0,1 V | ≥ 10 V: ± 5 % z hodnoty | ||
| < 10 V: ± 0,5V | |||||
| Proudová harmonická druhá až padesátá | Definováno příslušenstvím | Definováno příslušenstvím | ≥ 3% proudového rozsahu: ± 5 % z hodnoty | ||
| < 3% proudového rozsahu: ± 0,15% z hodnoty | |||||
| Nesymetrie | 100% | 0.1% | ± 0,2 | ||
| Skutečná nejistota ± (% odečtu + % rozsahu)¹ | |||||
| Parametr | Vlivy | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Činný výkon P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Činná energie Ea | |||||
| Zdánlivý výkon S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Zdánlivá energie Eap | |||||
| Jalový výkon Q | 0 ≤ PF ≤ 1 | 2,5% naměřeného zdánlivého výkonu | |||
| Jalová energie Er | |||||
| Účiník PF | - | ± 0,025 | |||
| Činitel fázového posuvu | |||||
| DBF/cosϕ | |||||
| Přídavná nejistota v % rozsahu¹ | V P-N>250 V | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹Rozsah = 1 000 V × Irozsah Referenční podmínky:
|
|||||
| Elektrické specifikace | |||
| Napájení | |||
| Napěťový rozsah | 100 V až 500 V s použitím vstupu s bezpečnostním kolíkem při napájení z měřeného obvodu | ||
| 100 V až 240 V s použitím standardního napájecího kabelu (IEC 60320 C7) | |||
| Spotřeba energie | Maximálně 50 VA (max. 15 VA při použití vstupu IEC 60320) | ||
| Účinnost | ≥ 68,2% (v souladu s předpisy o energetické účinnosti) | ||
| Maximální spotřeba bez zátěže | < 0,3 W pouze při napájení s použitím vstupu IEC 60320 | ||
| Síťová frekvence | 50/60 Hz ± 15 % | ||
| Baterie | Li-ion 3,7 V, 9,25 Wh, s možností výměny uživatelem | ||
| Provozní doba na baterii | Čtyři hodiny ve standardním provozním režimu, až 5,5 hodiny v režimu úspory energie | ||
| Doba nabíjení | < 6 hodin | ||
| Získávání dat | |||
| Rozlišení | 16bitové synchronní vzorkování | ||
| Vzorkovací frekvence | 10,24 kHz při 50/60 Hz, synchronizováno s frekvencí elektrické sítě | ||
| Frekvence vstupního signálu | 50/60 Hz (42,5 až 69 Hz) | ||
| Typy obvodů | 1-φ, 1-φ IT, rozdělená fáze, 3-φ trojúhelník, 3-φ hvězda, 3-φ hvězda IT, 3-φ hvězda symetrická, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník, otevřené rameno, Pouze proudy (zátěžové studie) | ||
| Ukládání dat | Interní flash paměť (bez možnosti výměny uživatelem) | ||
| Velikost paměti | Typicky 10 relací záznamu dat za 8 týdnů s 1minutovými intervaly a 500 událostmi¹ | ||
| ¹Počet možných relací záznamu dat a doba záznamu dat závisí na požadavcích uživatele. | |||
| Základní interval | |||
| Měřené parametry | Napětí, proud, aux, frekvence, THD V, THD A, výkon, účiník, základní výkon, DPF, energie | ||
| Průměrovací interval | Volitelný uživatelem: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min | ||
| Doba průměrování pro hodnoty min./max. | Napětí, proud: Celý cyklus RMS aktualizovaný vždy v půlce cyklu (URMS1/2 podle IEC61000-4-30 Aux, výkon: | ||
| Interval odběru (režim elektroměru) | |||
| Měřené parametry | Energie (Wh, varh, VAh), PF, maximální odběr, energetická ztráta | ||
| Interval | Volitelné uživatelem: 5 min, 10 min, 15 min, 20 min, 30 min, vypnuto | ||
| Měření kvality elektrické energie | |||
| Měřený parametr | Napětí, frekvence, nesymetrie, harmonická frekvence napětí, THD V, proud, harmonická frekvence, THD A, TDD | ||
| Průměrovací interval | 10 min. | ||
| Jednotlivé harmonické | Druhá až padesátá harmonická | ||
| Celkové harmonické zkreslení | Počítáno na základě 50 harmonických frekvencí | ||
| Události | Napětí: poklesy, překmity, přerušení, proud: náběhový proud | ||
| Spouštěné záznamy | Celý cyklus RMS aktualizovaný vždy v půlce cyklu napětí a proudu (URMS 1/2 podle IEC61000-4-30) | ||
| Křivka napětí a proudu (%) | |||
| Shoda s normami | |||
| Harmonické | IEC 61000-4-7: Třída 1 | ||
| IEEE 519 (krátkodobé harmonické) | |||
| Kvalita elektrické energie | IEC 61000-4-30 Třída S, IEC62586-1 (zařízení PQI-S) | ||
| Napájení | IEEE 1459 | ||
| Požadavky na kvality elektricé energie | EN50160 (pro měřené parametry) | ||
| Rozhraní | |||
| USB-A | Přenos souborů prostřednictvím paměťového zařízení USB, aktualizace firmwaru Max. proud: 120 mA |
||
| WiFi | Přenos souborů a vzdálené řízení prostřednictvím přímého připojení nebo infrastruktury WiFi | ||
| Bluetooth | Načtení pomocných dat měření z modulů řady Fluke Connect® 3000 (vyžaduje 1738 nebo upgrade jednotky 1736) | ||
| USB-mini | Stahování dat zařízení do PC | ||

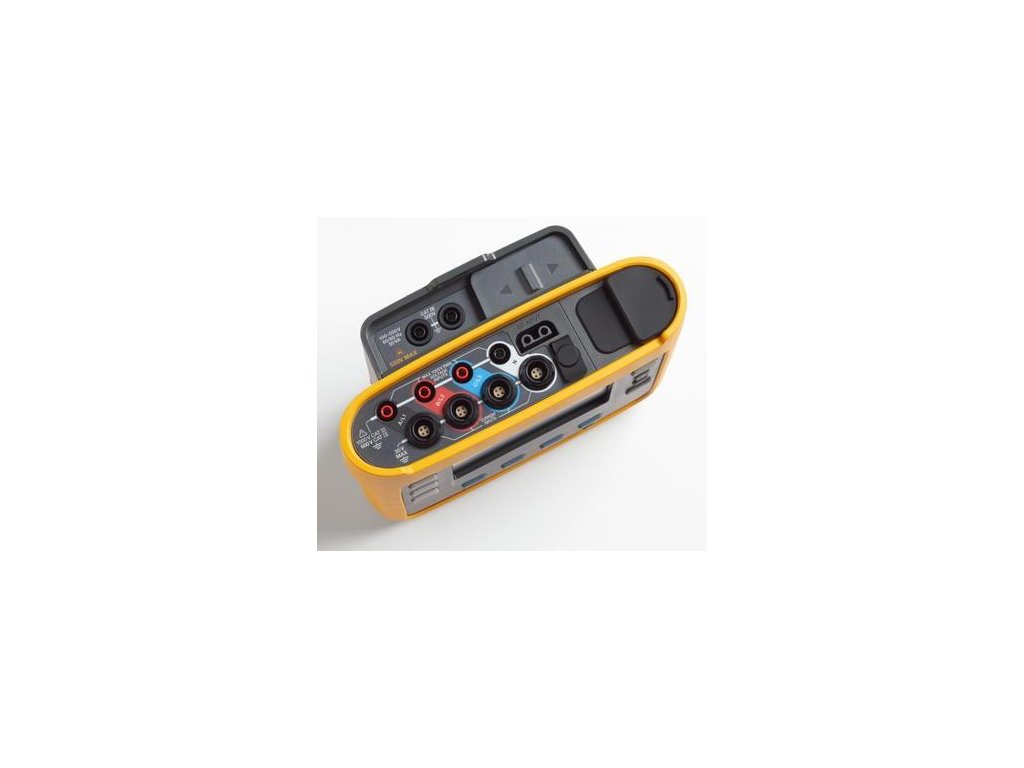

| Napěťové vstupy | |||
| Počet vstupů | 4 (3 fáze + střední volič) | ||
| Maximální vstupní napětí | 1000 V rms, CF 1,7 | ||
| Vstupní impedance | 10 MΩ | ||
| Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
| Rozsah | 1 : 1 a proměnný | ||
| Kategorie měření | 1000 V CAT III / 600 V CAT IV | ||
| Proudové vstupy | |||
| Počet vstupů | 4, režim volen automaticky podle připojeného snímače | ||
| Vstupní napětí | Vstup proudových kleští: 500 mVrms/50 mVrms; CF 2.8 | ||
| Vstup Rogowského cívky | 150 mVrms/15 mVrms při 50 Hz, 180 mVrms/18 mVrms při 60 Hz; CF 4; ; vše při jmenovitém rozsahu sondy | ||
| Rozsah | 1 A až 150 A/10 A až 1 500 A s tenkou ohebnou proudovou sondou i17XX-flex1500, 12" | ||
| 3 A až 300 A/30 A až 3 000 A s tenkou ohebnou proudovou sondou i17XX-flex3000, 24" | |||
| 6 A až 600 A/60 A až 6 000 A s tenkou ohebnou proudovou sondou i17XX-flex6000, 36" | |||
| 40 mA až 4 A/0,4 A až 40 A s kleštěmi i40s-EL 40 A | |||
| Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
| Rozsah | 1 : 1 a proměnný | ||
| Pomocné vstupy | |||
| Počet vstupů | 2 | ||
| Vstupní rozsah | 0 až ±10 V ss, 1 odečet/s | ||
| Měřítko (k dispozici 2014) | Formát: mx + b (zesílení a offset) uživatelsky konfigurovatelné | ||
| Zobrazované jednotky (k dispozici 2014) | Uživatelsky konfigurovatelné (7 znaků, například °C, psi n nebo m/s) | ||
| Bezdrátové připojení | |||
| Počet vstupů | 2 | ||
| Podporované moduly | Řada Fluke Connect® 3000 | ||
| Získávání dat | 1 odečet/s | ||
| Specifikace prostředí | |||
| Provozní teplota | –10 °C až +50 °C (14 °F až 122 °F) | ||
| Teplota pro skladování | -20 °C až +60 °C (-4 °F až 140 °F), s baterií: -20 °C až +50 °C (-4 °F až 122 °F) | ||
| Provozní vlhkost | 10 °C až 30 °C max. 95% rel. vlhkosti | ||
| 30 °C až 40 °C max. 75% rel. vlhkosti | |||
| 40 °C až 50 °C max. 45% rel. vlhkosti | |||
| Pracovní nadmořská výška | 2000 m (do 4000 m odlehčit na 1000 V CAT II/600 V CAT III/300 V CAT IV) | ||
| Nadmořská výška pro skladování | 12 000m | ||
| Pouzdro | IP50 v souladu s normou EN60529 | ||
| Vibrace | MIL-T-28800E, typ 3, třída III, styl B | ||
| Bezpečnost | IEC 61010-1 | ||
| IEC vstupní napětí sítě: Kategorie přepětí II, stupeň znečištění 2 | |||
| Napěťové vstupy: kategorie přepětí IV, stupeň znečištění 2 | |||
| IEC 61010-2-031: CAT IV 600 V / CAT III 1 000 V | |||
| Elektromagnetická kompatibilita | EN 61326-1: Průmyslová CISPR 11: skupina 1, třída A | ||
| Korea (KCC): Zařízení třídy A (průmyslové vysílací a komunikační zařízení) | |||
| USA (FCC): 47 CFR 15, oddíl B. Tento produkt je považován za výjimku ve smyslu odstavce 15.103. | |||
| Teplotní koeficient | 0,1 x specifikace přesnosti/°C | ||
| Obecné specifikace | |||
| Barevný LCD displej | 4,3" TFT s aktivní maticí, 480 pixelů x 272 pixelů, odporový dotykový panel | ||
| Rozměry | Přístroj: 19,8 cm × 16,7 cm × 5,5 cm | ||
| Napájecí zdroj: 13,0 cm × 13,0 cm × 4,5 cm | |||
| Přístroj s připojeným napájecím zdrojem: 19,8 cm × 16,7 cm × 9 cm | |||
| Hmotnost | Přístroj: 1,1 kg | ||
| Zdroj napájení: 400 g | |||
| Ochrana před neoprávněnou manipulací | Zdířka pro zámek Kensington | ||
| Specifikace ohebné proudové sondy i17xx-flex 1500 12" | |||
| Měřicí rozsah | 1 až 150 A st / 10 až 1500 A st | ||
| Nedestruktivní proud | 100 kA (50/60 Hz) | ||
| Skutečná chyba při referenčních podmínkách* | ± 0,7% z hodnoty | ||
| Přesnost 173x + iFlex | ±(1% odečtu + 0,02% rozsahu) | ||
| Teplotní koeficient při překročení rozsahu provozních teplot | 0,05% odečtu/°C 0,09% odečtu/°F | ||
| Pracovní napětí | 1000 V CAT III, 600 V CAT IV | ||
| Délka kabelu sondy | 305 mm | ||
| Průměr kabelu sondy | 7,5 mm | ||
| Minimální poloměr ohybu | 38 mm | ||
| Délka výstupního kabelu | 2 m (6,6 stopy) | ||
| Hmotnost | 115 g | ||
| Kabelový materiál sondy | TPR | ||
| Spojovací materiál | POM + ABS/PC | ||
| Výstupní kabel | TPR/PVC | ||
| Provozní teplota | −20 °C až +70 °C (−4 °F až 158 °F), teplota vodiče při testu nesmí překročit 80 °C | ||
| Teplota, mimo provoz | −40 °C až +80 °C (−40 °F až 176 °F) | ||
| Relativní vlhkost, provozní | 15% až 85% nekondenzující | ||
| Krytí IP | IEC 60529: IP50 | ||
* Referenční podmínky:
|
|||
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 2.5 kg |
