Fluke 381 - klešťový multimetr s odnímatelným displejem

Detailní popis produktu

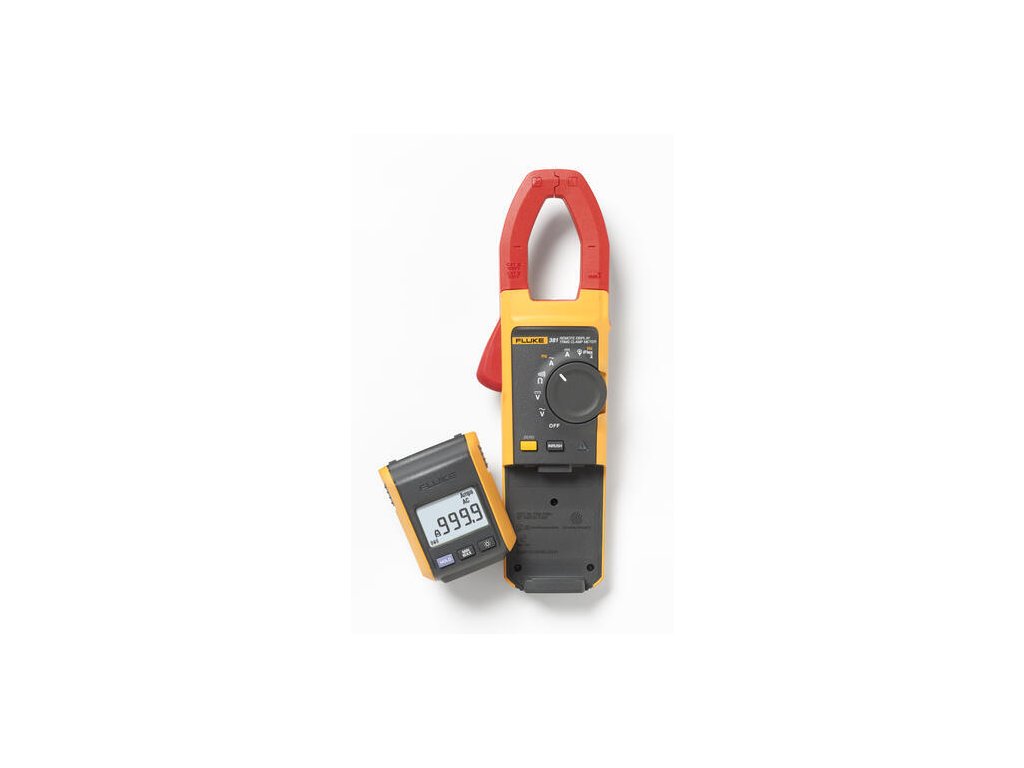

Přístroj Fluke 381 provádí vše, co očekáváte od klešťového multimetru, a navíc přináší ještě větší flexibilitu díky odnímatelnému displeji. Nyní může jeden technik provádět práce, které dříve musely provádět dvě osoby. Připněte klešťový multimetr Fluke 381 na vodič, sejměte displej a přejděte po místnosti, abyste mohli ovládat řídicí prvky nebo odstraňovat ochranná zařízení, to vše se současným sledováním odečtů v reálném čase.

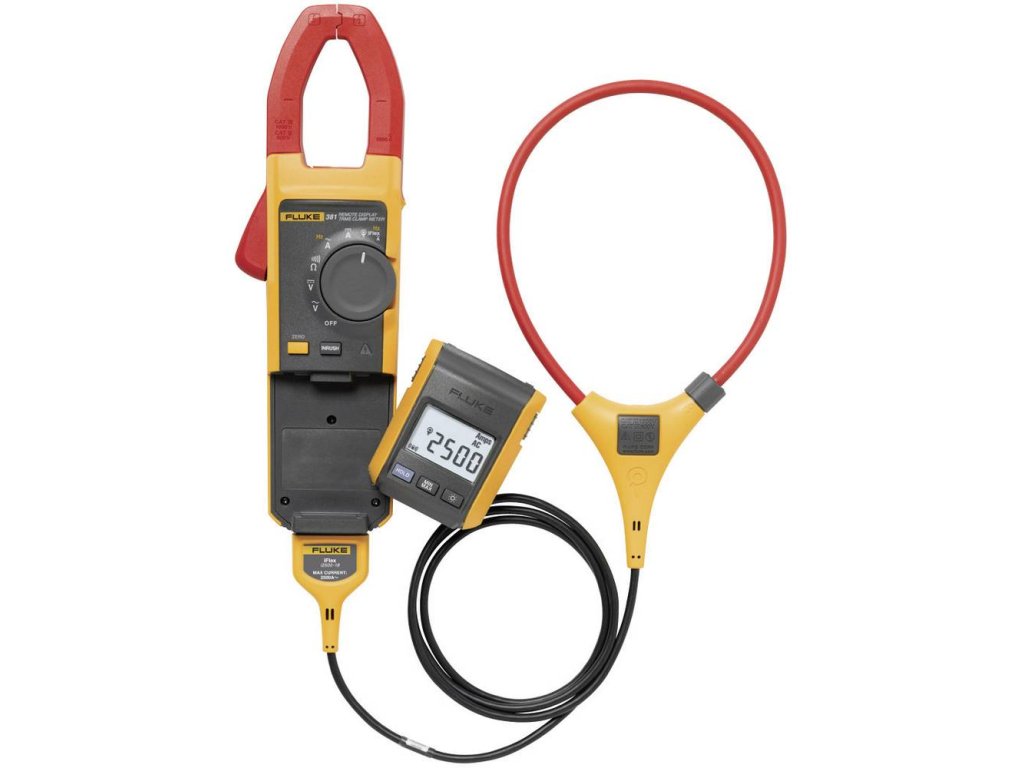

Ohebná proudová sonda iFlex, která je součástí balení, rozšiřuje rozsah měření až na 2 500 A (střídavý) a zajišťuje zlepšenou flexibilitu zobrazení, možnost měření vodičů s jinak nevhodnou velikostí a lepší přístup k vodičům.

Základní vlastnosti:

• Měření střídavého proudu 1000 A s pevnými čelistmi
• Měření stejnosměrného a střídavého napětí 1000 V
• Bezdrátová technologie umožňuje pohyb s displejem v okruhu 10 m od místa měření
• Integrovaný šumový filtr a nejmodernější zpracování signálu umožňují použití v prostředích s elektrickým šumem se zajištěním stabilních odečtů
• Skutečné efektivní hodnoty (True RMS) střídavého napětí a proudu pro přesné měření nelineárních signálů
• Velký, snadno čitelný displej s podsvícením automaticky nastavuje správný měřicí rozsah, takže při měření nemusíte měnit polohu přepínače
• Samostatně prodávaná ohebná proudová sonda iFlex rozšiřuje rozsah měření až na 2 500 A (střídavý) a zajišťuje zlepšenou flexibilitu zobrazení, možnost měření vodičů s jinak nevhodnou velikostí a lepší přístup k vodičům
• Patentovaná technologie měření rozběhového proudu k odfiltrování šumu a k přesnému zachycení rozběhového proudu přesně tak, jak jej vnímá ochrana obvodů
• Průměr otvoru kleští: 34 mm

Technická specifikace:

Elektrické specifikace
Střídavý proud pomocí kleští
Rozsah	999,9 A
Rozlišení	0,1 A
Přesnost	2% ± 5 číslic (10 až 100 Hz) 5 % ± 5 číslic (100 až 500 Hz)
Činitel amplitudy (50/60 Hz)	3 @ 500 A 2,5 @ 600 A 1,42 @ 1000 A přidejte 2 % pro činitel amplitudy >2
Střídavý proud pomocí flexibilní proudové sondy
Rozsah	999,9 A / 2500 A (45 Hz – 500 Hz)
Rozlišení	0,1 A / 1 A
Přesnost	3% ± 5 míst
Činitel amplitudy (50/60 Hz)	3,0 při 1100 A 2,5 při 1400 A 1,42 při 2500 A přidejte 2 % pro činitel amplitudy >2
Citlivost na pozici
	Vzdálenost od optimální polohy
		i2500-10 Flex	i2500-18 Flex	Chyba
	A	12,7 mm (0,5")	35,6 mm (1,4")	±0,5 %
	B	20,3 mm (0,8")	50,8 mm (2,0")	±1,0 %
	C	35,6 mm (1,4")	63,5 mm (2,5")	±2,0 %
Nejistota měření předpokládá vystředěný primární vodič v optimální poloze, bez externího elektrického nebo magnetického pole, a v rámci rozsahu provozních teplot.
Proud DC (ss)
Rozsah	999,9 A
Rozlišení	0,1 A
Přesnost	2% ± 5 číslic
Střídavé napětí
Rozsah	600 V / 1000 V
Rozlišení	0,1 V / 1 V
Přesnost	1,5 % ± 5 číslic (20 až 500 Hz)
Stejnosměrné napětí
Rozsah	600,0 V / 1000 V
Rozlišení	0,1 V / 1 V
Přesnost	1 % ± 5 míst
Frekvence – pomocí kleští
Rozsah	5,0 – 500,0 Hz
Rozlišení	0,1 Hz
Přesnost	0,5 % ± 5 míst
Spínací úroveň	5 až 10 Hz, ≥ 10 A 10 až 100 Hz, ≥ 5 A 100 až 500 Hz, ≥ 10 A
Frekvence – pomocí ohebné proudové sondy
Rozsah	5,0 až 500,0 Hz
Rozlišení	0,1 Hz
Přesnost	0,5 % ± 5 míst
Spínací úroveň	5 až 20 Hz, ≥ 25 A 20 až 100 Hz, ≥ 20 A 100 až 500 Hz, ≥ 25 A
Odpor
Rozsah	600 Ω/6 kΩ/60 kΩ
Rozlišení	0,1 Ω/1 Ω/10 Ω
Přesnost	1 % ± 5 míst
Mechanické specifikace
Rozměry (D x Š x V):	277 x 88 x 43 mm (55 mm pro odnímatelný displej)
Hmotnost	350 g
Rozevření čelistí	34 mm
Průměr ohebné proudové sondy	7,5 mm
Délka kabelu ohebné proudové sondy (od hlavice k elektronickému konektoru)	1,8 m
Specifikace prostředí
Provozní teplota	-10°C až +50°C
Teplota pro skladování	-40°C až +60°C
Provozní vlhkost	Nekondenzující (< 10°C) ≤ 90% relat. vlhkost (10 °C až 30 °C) ≤ 75% relat. vlhkost (30 °C až 40 °C) ≤ 45% relat. vlhkost (40 °C až 50 °C) (bez kondenzace)
Pracovní nadmořská výška	2 000 metrů
Nadmořská výška pro skladování	12 000 metrů
EMI, RFI, EMC, RF	EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC část 15 podčást C oddíly 15.207, 15.209, 15.249 FCCID: T68-F381 RSS-210 IC: 6627A-F381
Teplotní koeficienty	Připočítat 0,1 × zadaná přesnost pro každý °C nad 28°C či pod 18°C
Frekvence bezdrátového přenosu	2,4 GHz v pásmu ISM s dosahem 10 metrů
Splňuje bezpečnostní požadavky	ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 č. 61010-1-04 IEC/EN 61010-1:2001 do 1000 V CAT III, 600 V CAT IV.
Zdvojená izolace – vůle	Dle IEC 61010-2-032
Zdvojená izolace – svodový proud	Dle IEC 61010-1
Schválení agentur

Obsah balení:

• Fluke 381
• iFlex™sonda
• polstrovaná brašna
• měřicí kabely TL75
• 5x baterie AAA
