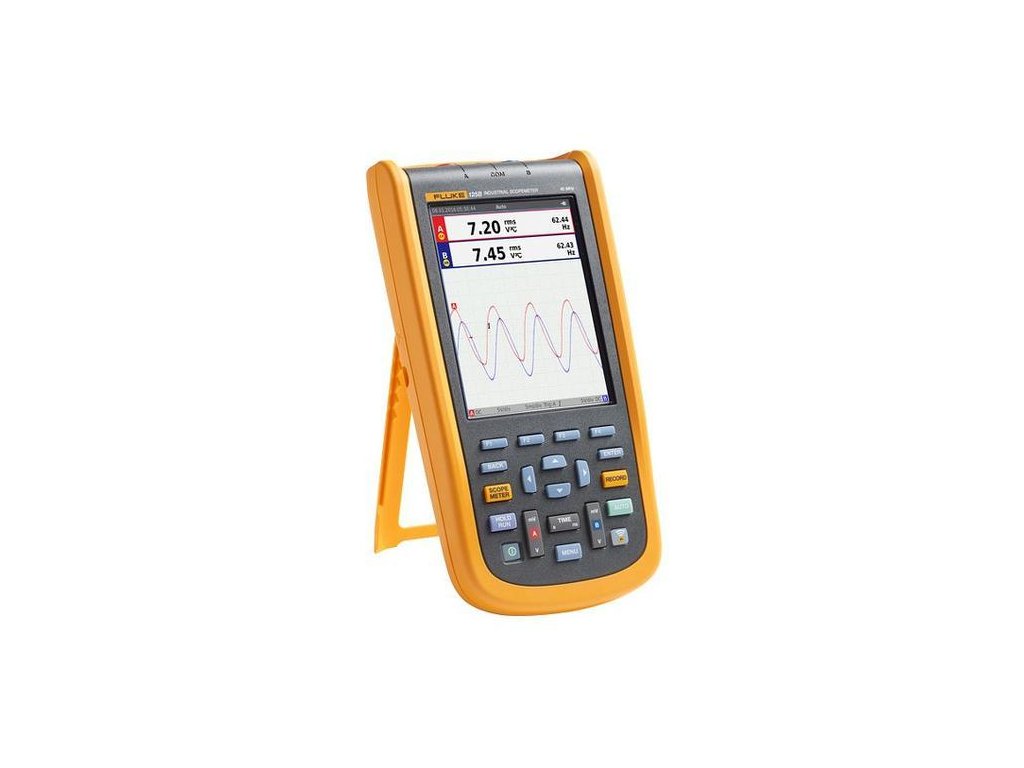

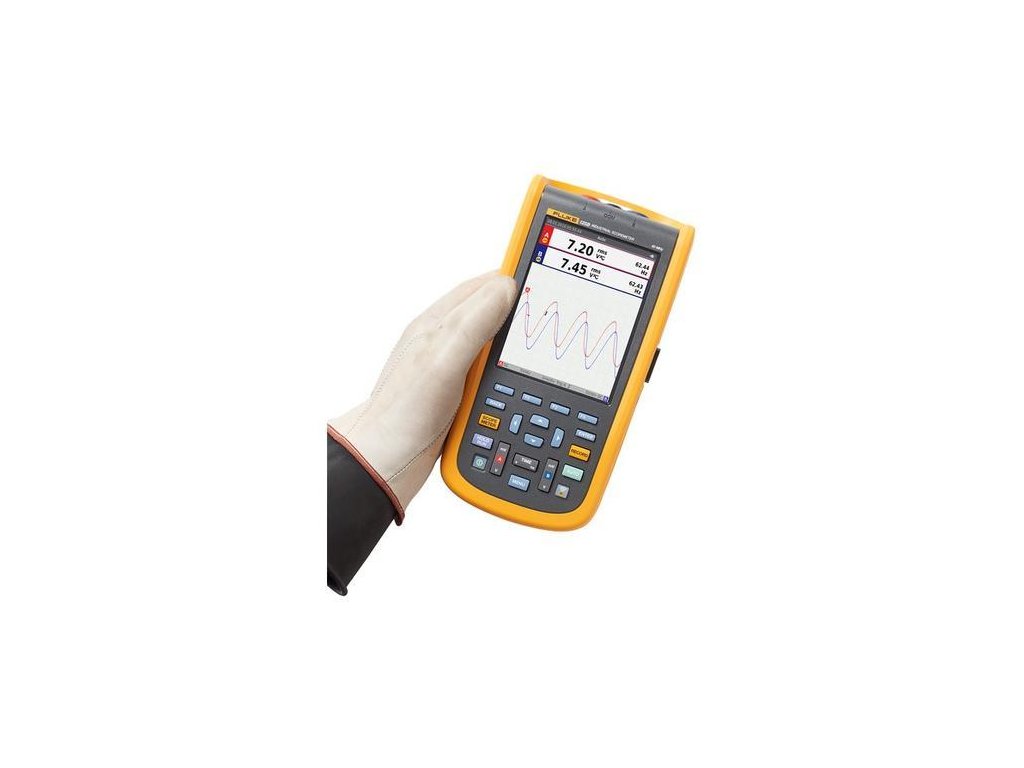

Ruční osciloskop Fluke ScopeMeter 125B/EU
Kód: 4755818Detailní popis produktu
Ruční osciloskop Fluke ScopeMeter 125B/EU patří mezi průmyslové osciloskopy řady 120B, které disponují inovativními funkcemi, které mají za cíl pomáhat technikům rychleji řešit problémy a získat odpovědi na otázky, které potřebují k rychlému zprovoznění příslušných systémů a zajištění jejich trvalého provozu.
Křivky se zobrazují prostřednictvím technologie jednoduchého spuštění a nastavení Connect and View™Connect-and-View™ (Připoj a měř), a související číselné hodnoty měření se pak automaticky zobrazují pomocí technologie Fluke IntellaSet™ – to vše bez nutnosti provádět jakékoli ruční úpravy. Díky režimu záznamu a detekce jevů lze zaznamenávat a dokumentovat těžko zachytitelné náhodné jevy s možností jejich snadného zobrazení a analýzy.
- Dvouvstupový digitální osciloskop a multimetr
- Šířka pásma osciloskopu 40 MHz nebo 20 MHz
- Dva digitální multimetry true-RMS, 5000 číslicmíst
- Technologie Connect-and-View™ umožňující snadné spouštění pro automatický provoz
- Technologie IntellaSet™ automaticky a inteligentně nastavuje číselné odečty na základě naměřeného signálu
- Dvouvstupový záznamník křivek a odečtů měřicího přístroje umožňující projekci vývoje dat za delší období
- Režim záznamu a detekce jevů umožňuje zaznamenávat těžko zachytitelné občasné, náhodné signály na periodických křivkách do 4 kHz
- Stíněné testovací kabely pro měření osciloskopem, měření odporu a spojitosti
- Měření odporu, spojitosti, diod a kapacity
- Měření výkonu (W, VA, VAR, PF, DPF, Hz)
- Harmonické napětí, prouduu a výkonuu
- Kontrola průmyslových sítí pomocí testování stavu fyzických vrstev sběrnic ve srovnání s definovanými referenčními úrovněmiKontrola průmyslových sítí pomocí testování stavu fyzických vrstev sběrnic ve srovnání s definovanými referenčními úrovněmi
- Ukládání a vyvolávání dat a nastavení přístroje
- Ukládání nastavení přístroje definovaných testovací sekvencí pro pravidelnou údržbu nebo nejčastěji prováděné testovací postupy.
- Externí opticky izolované rozhraní USB pro přenos, archivaci a analýzu dat osciloskopu nebo multimetru
- Volitelný WiFi adaptér připojený do interního USB portu pro bezdrátový přenos informací do stolního počítače, notebooku nebo mobilní aplikace Fluke Connect®*
- Software FlukeView® ScopeMeter® pro Windows®
- Odolná kKonstrukce odolná proti vibracím 3g, nárazu 30g a proti prachu a vlhku s krytím IP51 podle normy EN/IEC60529
- Nejvyšší bezpečnostní kategorie v oboru: bezpečnostní kategorie CAT IV 600 V
- Nabíjecí baterie Li-Ion umožňující sedm hodin provozu (s dobou nabíjení čtyři hodiny)

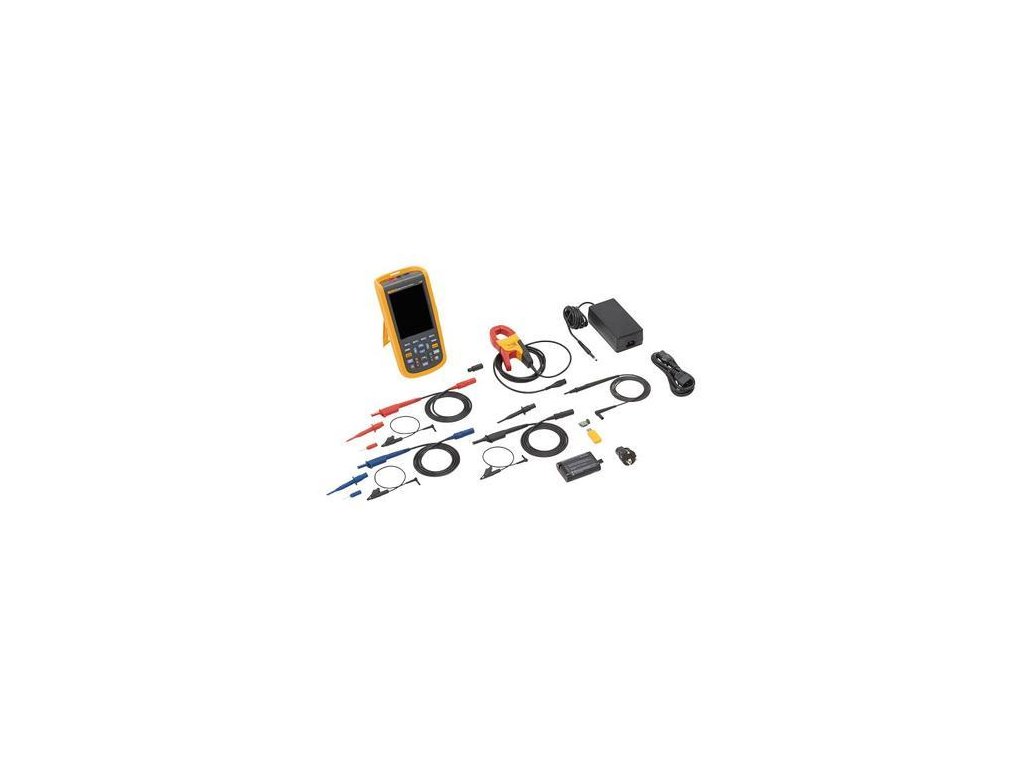

Rozsah dodávky:
- osciloskop Fluke 125B
- síťový adaptér / nabíječka
- Li-ion akumulátor
- 1 proudový převodník i400s
- 1 sada stíněných sond STL120-IV (červená a modrá)
- 1 černá sonda 10:1
- 1 černá stíněná sonda uzemnění
- 2 háčkové svorky (červená a modrá)
- 1 adaptér 4mm zdířka - BNC
- Wifi adaptér
Technická specifikace - osciloskopy řady 120B:
Režim osciloskopu | ||
Vertikální | ||
Frekvenční odezva – vazba DC | Bez sond a měřicích kabelů (s BB120) | 123B: DC až 20 MHz (-3 dB) 124B a 125B: DC až 40 MHz (-3 dB) |
Se stíněnými měřicími kabely STL120-IV 1:1 | DC až 12,5 MHz (-3 dB) / DC až 20 MHz (-6 dB) | |
Se sondou VP41 10:1 | 123B: DC až 20 MHz (-3 dB) 124B a 125B: DC až 40 MHz (-3 dB) |
|
Frekvenční odezva – vazba AC (vypnutý nízkofrekvenční průběžný režim) | Bez sond a měřicích kabelů | <10 Hz (-3 dB) |
Se stíněnými měřicími kabely STL120-IV 1:1 | <10 Hz (-3 dB) | |
Se sondou VP41 10:1 | <10 Hz (-3 dB) | |
Čas náběhu, bez sond, měřicích kabelů |
123B <17,5 ns 124B a 125B <8,75 ns |
|
Vstupní impedance | Bez sond a měřicích kabelů | 1 MΩ //20 pF |
S BB120 | 1 MΩ //24 pF | |
Se stíněnými měřicími kabely STL120-IV 1:1 | 1 MΩ //230 pF | |
Se sondou VP41 10:1 | 5 MΩ //15,5 pF | |
Citlivost | 5 mV až 200 V/dílek | |
Analogové omezení pásma | 10 kHz | |
Režimy zobrazení | A, -A, B, -B | |
Max. vstupní napětí A a B | Přímo, s měřicími kabely nebo se sondou VP41 | 600 Vrms Cat IV, maximální napětí 750 Vrms. |
S BB120 | 600 Vrms | |
Max. plovoucí napětí, mezi libovolnou svorkou a uzemněním | 600 Vrms Cat IV, 750 Vrms až do 400 Hz | |
Horizontální | ||
Režimy osciloskopu | Normální, jednorázový, rolovací | |
Rozsahy (normální) | Ekvivalentní vzorkování | 123B: 20 ns až 500 ns/dílek, |
124B a 125B: 10 ns až 500 ns/dílek | ||
Vzorkování v reálném čase | 1 μs až 5 s/dílek | |
Jednorázový (v reálném čase) | 1 μs až 5 s/dílek | |
Rolovací (v reálném čase) | 1 s až 60 s/dílek | |
Vzorkovací frekvence (pro oba kanály zároveň) | Ekvivalentní vzorkování (periodické signály) | Až 4 GS/s |
Vzorkování v reálném čase 1 μs až 60 s/dílek | 40 MS/s |
Spoušť | ||
Aktualizace obrazovky | Volný běh, po spuštění | |
Zdroj | A, B | |
Citlivost vstupu A a B | při DC až 5 MHz | 0,5 dílku nebo 5 mV |
při 40 MHz | 123B: 4 dílkyu | |
124B a 125B: 1,5 dílku | ||
při 60 MHz | 123B: Není k dispozici | |
124B a 125B: 4 dílkyu | ||
Náběžná hrana | kladný, záporný |
Pokročilé funkce osciloskopu | ||
Režimy zobrazení | Normální | Zachytí až 25ns rušivé impulzy a zobrazí křivku analogovým stylem dosvitu |
Vyhlazení | Potlačí šum křivky | |
Rušivé impulsy vypnuto | Nezachycuje rušivé impulzy mezi vzorky | |
Obálka | Zaznamená a zobrazí minimální a maximální křivky v čase. | |
Automatické nastavení – funkce Connect-And-ViewConnect-and-View™ (Připoj a měř) | Nepřetržité plně automatické nastavování amplitudy, časové základny, spouštěcích úrovní, zpoždění spouštění a výdrže. Uživatel může ručně přestavit nastavení amplitudy, časové základny a spouštěcí úrovně. |
Dvouvstupový měřicí přístroj | ||
Přesnost všech měření je od 18 °C do 28 °C v rozsahu ± (% odečtu + počet míst). | ||
Připočtěte 0,1× (udaná přesnost) pro každý °C pod 18 °C nebo nad 28 °C. Při měření napětí pomocí sondy 10:1 připočtěte chybu sondy +1%. Na obrazovce musí být zobrazena nejméně jedna perioda křivky. |
Vstup A a vstup B | ||
Stejnosměrné napětí (VDC) | ||
Rozsahy | 500 mV, 5 V, 50 V, 500 V, 750 V | |
Přesnost | ±(0,5 % + 5 míst) | |
Potlačení souhlasného rušení (CMRR) | >100 dB při DC, >60 dB při 50, 60 nebo 400 Hz | |
Měření na celé stupnici | 5 000 míst | |
Skutečná efektivní hodnota napětí (VAC a VAC+DC) | ||
Rozsahy | 500 mV, 5 V, 50 V, 500 V, 750 V | |
Přesnost v rozmezí 5% až 100% rozsahu (vazba DC) | DC až 60 Hz (VAC+DC) | ±(1 % + +10 míst) |
1 Hz až 60 Hz (VAC) | ±(1 % + +10 míst) | |
Přesnost v rozmezí 5% až 100% rozsahu (vazba AC nebo DC) | 60 Hz až 20 kHz | ±(2,5 % + +15 míst) |
Potlačení signálu DC (pouze VAC) | > 50 dB | |
Potlačení souhlasného rušení (CMRR) | >100 dB při DC | |
>60 dB při 50, 60 nebo 400 Hz | ||
Měření na celé stupnici | 5 000 míst, odečet je nezávislý na činiteli amplitudy signálu. | |
Špička | ||
Režimy | Max peak (max. špička), Min peak (min. špička) nebo pk-to-pk (špička-špička) | |
Rozsahy | 500 mV, 5 V, 50 V, 500 V, 2 200 V | |
Přesnost | Přesnost Max peak (max. špička) nebo Min peak (min. špička) | 5 % z celého rozsahu |
Přesnost Peak-to-Peak (špička-špička) | 10 % z celého rozsahu | |
Měření na celé stupnici | 500 míst | |
Frekvence (Hz) | ||
Rozsahy | 123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 1100 kHz,1 MHz, 10 MHz a 50 MHz | |
124B a 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz a 70 MHz | ||
Frekvenční rozsah | 15 Hz (1 Hz) až 50 MHz v režimu nepřetržitého automatického nastavení | |
Přesnost při 1 Hz až 1 MHz | ±(0,5 % + +2 místa) | |
Měření na celé stupnici | 10 000 míst | |
Otáčky za minutu (rpm) | ||
Max. odečet | 50 tisíc ot./min | |
Přesnost | ±(0,5 % + +2 místa) | |
Činitel využití (PULSE) | ||
Rozsah | 2 % až 98 % | |
Frekvenční rozsah | 15 Hz (1 Hz) až 30 MHz v režimu nepřetržitého automatického nastavení | |
Šířka pulzu (PULSE) | ||
Frekvenční rozsah | 15 Hz (1 Hz) až 30 MHz v režimu nepřetržitého automatického nastavení | |
Měření na celé stupnici | 1 000 míst | |
Ampéry (AMP) | ||
S proudovými kleštěmi | Rozsahy | Stejné jako VDC, VAC, VAC+DC nebo PEAK |
Měřítka | 0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A , 400 mV/A a 1 V/A, 10 mV/mA | |
Přesnost | Stejná jako VDC, VAC, VAC+DC nebo PEAK (plus chyba proudových kleští) | |
Teplota (TEMP)) s volitelnou teplotní sondou | ||
Rozsah | 200 °C/dílek (200 °F/dílek) | |
Měřítko | 1 mV/°C a 1 mV/°F | |
Přesnost | Jako VDC (plus chyba teplotní sondy) | |
Decibel (dB) | ||
0 dBV | 1 V | |
0 dBm (600 Ω /50 Ω) | 1 mW vztažen k 600 Ω nebo 50 Ω | |
dB na | VDC, VAC nebo VAC+DC | |
Měření na celé stupnici | 1 000 míst | |
Činitel amplitudy (CREST) | ||
Rozsah | 1 až 10 | |
Měření na celé stupnici | 90 míst | |
Fáze | ||
Režimy | A k B, B k A | |
Rozsah | 0 až 359 stupňů | |
Rozlišení | 1 stupeň | |
Výkon (pouze 125B) | ||
Konfigurace | 1 fáze / 3 fáze 3vodičové vyvážené zátěže (3 fáze: pouze základní složka, pouze režim automatického nastavení) | |
Účiník (PF) | Rozsah poměru mezi watty a VA – 0,00 až 1,00 | |
Watt | Odečet RMS vzniklý vynásobením odpovídajících vzorků na vstupu A (volty) a vstupu B (ampéry) | |
Měření na celé stupnici | 999 míst | |
VA | Vrms × Arms | |
Měření na celé stupnici | 999 míst | |
Jalový výkon (VAR) | [S][208]="2"[S][210]="2"[S][212] | |
Měření na celé stupnici | 999 míst | |
Vpwm | ||
Účel | Měření signálů s pulzní šířkovou modulací, například výstupů převodníků motorových pohonů | |
Princip | Odečty reprezentují efektivní napětí na základě průměrných hodnot vzorků z celého počtu period se základní frekvencí | |
Přesnost | Jako Vrms pro sinusové signály |
Vstup A na společný vstup | ||
Odpor (Ω) | ||
Rozsahy | 123B a 124B | 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ |
125B | 50 Ω, 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ | |
Přesnost | ± (0,6 % + 5 míst) 50 Ω ± (2 % + 20 míst) | |
Měření na celé stupnici | 50 Ω až 5 MΩ – 5 000 míst, 30 MΩ – 3 000 míst | |
Měřicí proud | 0,5 mA až 50 nA, s rostoucím rozsahem se snižuje | |
Napětí naprázdno | <4 V | |
Spojitost (CONT) | ||
Zvukový signál | <(30 Ω ± 5 Ω) v rozsahu 50 Ω | |
Měřicí proud | 0,5 mA | |
Detekce zkratů | ≥1 ms | |
Dioda | ||
Měřicí napětí | při 0,5 mA | >2,8 V |
při přerušeném obvodu | <4 V | |
Měřicí proud | 0,5 mA | |
Polarita | + na vstupu A, - na vstupu COM | |
Kapacita (CAP) | ||
Rozsahy | 50 nF, 500 nF, 5 μF, 50 μF, 500 μF | |
Měření na celé stupnici | 5 000 míst | |
Měřicí proud | 500 nA až 0,5 mA, s rostoucím rozsahem se zvyšuje |
Pokročilé multimetrické funkce | ||
Zero Set (Nastavení nuly) | Nastaví aktuální hodnotu jako referenční. | |
Funkce AutoHold (na A) | Zachytí a zmrazí stabilní výsledek měření. Po ustálení signalizuje. Funkce AutoHold pracuje s hlavním údajem měřicího přístroje, s prahem 1 Vpp u AC signálů a 100 mV u DC signálů. | |
Pevná desetinná tečka | Lze nastavit pomocí tlačítek pro útlum. |
Odečty kurzorem (124B a 125B) | ||
Zdroje | A, B | |
Jedna vertikální stopa | Odečty Average (průměr), Min (minimální) a Max (maximální) | |
Odečty Average (průměr), Min (minimální) a Max (maximální) a času od spuštění odečtu (v režimu ROLL; přístroj v režimu HOLD) | ||
Odečty Min (minimální) a Max (maximální) a času od spuštění odečtu (v režimu RECORDER; přístroj v režimu HOLD) | ||
Hodnoty harmonických v režimu POWER QUALITY. | ||
Dvě vertikální stopy | Odečty hodnot špička–špička, časového odstupu a převráceného časového odstupu | |
Odečty Average (průměr), Min (minimální) a Max (maximální) a časového odstupu od spuštění odečtu (v režimu ROLL; přístroj v režimu HOLD) | ||
Dvě horizontální čáry | Odečty High (horní), Low (dolní) a Peak-Peak (špička–špička) | |
Náběžná nebo sestupná doba | Čas přechodu, odečet 0% a 100% úrovně (manuální nebo automatické nastavení; automatické vyrovnávání možné pouze v režimu jednoho kanálu) |
|
Přesnost | Jako přesnost osciloskopu |
Záznamník | ||
Záznamník zaznamenává odečty měřicího přístroje v režimu záznamu měření nebo nepřetržitě zaznamenává křivky v režimu osciloskopického záznamu. Informace se u modelů 125B nebo a124B ukládají do interní paměti nebo na volitelnou SD kartu. | ||
Výsledky jsou zobrazovány ve formátu zapisovacího přístroje, který zakresluje grafy minimálních a maximálních hodnot měření nebo ve formátu záznamníku křivek, který vykresluje všechny zachycené vzorky. | ||
Odečty přístroje | ||
Rychlost měření | Maximálně 2 měření | |
Velikost záznamu (min., max., průměr) | 2 M odečtů na 1 kanál | |
Doba záznamu | 2 týdny | |
Maximální počet událostíi | ="1024" | |
Záznam křivek | ||
Maximální vzorkovací rychlost | 400 k vzorků/s | |
Velikost interní paměti | 400 M vzorků doby záznamu | |
Kapacita interní paměti | 15 minut při 500 μs/dílek 11 hodin při 20 ms/dílek |
|
Velikost záznamu – SD karta | 1,5 G vzorků | |
Doba záznamu – SD karta | 11 hodin při 500 μs/dílek 14 dní při 20 ms/dílek |
|
Maximální počet událostíi | ="64" |
Kvalita elektrické energie (pouze 125B) | ||
Hodnoty | Watty, VA, VAR, PF, DPF, Hz | |
Rozsahy ve wattech, VA, VAR (auto) | 250 W až 250 MW, 625 MW, 1,56 GW | |
Když je zvoleno: celkový (% r) | ± (2 % + 6 míst) | |
když je zvoleno: základní (% f) | ± (4 % + 4 míst) | |
DPF | 0,00 až 1,00 | |
PF | 0,00 až 1,00, = 0,04 | |
Frekvenční rozsah | 10,0 Hz až 15,0 kHz 40,0 Hz až 70,0 Hz |
|
Počet harmonických | DC až 51 | |
Odečty / odečty kurzorem (základní 40 Hz až 70 Hz) |
Vrms / Arms / Watt | Pro jednotlivé odečty lze zvolit libovolnou harmonickou ze základní frekvence. |
Zahrnuje frekvenci základu, fázový posuv a K-faktor (v ampérech a wattech). |
Měřicí přístroj na testování stavu sběrnic (pouze Fluke 125B) | ||
Typ | Podtyp | Protokol |
AS-i | NEN-EN50295 | |
CAN | ISO-11898 | |
Interbus S | RS-422 | EIA-422 |
Modbus | RS-232 | RS-232/EIA-232 |
RS-485 | RS-485/EIA-485 | |
Foundation Fieldbus | H1 | 61158 typ 1, 31,25 kb |
Profibus | DP | EIA-485 |
PA | 61158 typ 1 |
Různé | ||
Displej | Typ | 5,7" barevný aktivní maticový TFT |
Rozlišení | 640 × 480 pixelů | |
Zobrazení křivky | Vertikální | 10 dílků po 40 pixelech |
Horizontální | 12 dílků po 40 pixelech | |
Napájení | Externí | Napájecím adaptérem BC430 |
Vstupní napětí | 10 V DC až 21 V DC | |
Spotřeba energie | 5 W typicky | |
Vstupní konektor | 5mm konektor | |
Interní | Z baterie BP290 | |
Napájení z baterie | Nabíjecí baterie Li-Ion 10,8 V | |
Provozní doba | 7 hodin s 50% jasem podsvícení | |
Doba nabíjení | 4 hodiny při vypnutém měřicím přístroji, 7 hodin při zapnutém měřicím přístroji | |
Přípustná okolní teplota | 0 až 40 °C během nabíjení | |
Paměť | Do interní paměti lze uložit 20 datových sad (data na obrazovce, křivky a nastavení) | Slot pro micro SD kartu s volitelnou SD kartou (max. velikost 32 GB) |
Mechanické parametry | Rozměry | 259 × 132 × 55 mm (10,2 × 5,2 × 2,15 palce) |
Hmotnost | 1,4 kg včetně baterie | |
Rozhraní | Opticky izolované | Přenos snímků obrazovky (bitmapy), nastavení a dat |
USB pro PC/notebook | OC4USB – opticky izolovaný adaptér rozhraní USB/kabel (volitelně), prostřednictvím softwaru FlukeView® pro Windows®. | |
Volitelný WiFi adaptér | Rychlý přenos kopií obrazovky (bitmap), nastavení a dat do PC/notebooku, tabletu, smartphonu atd. USB port slouží k připojení Wi-Fi adaptéru. Z bezpečnostních důvodů nepoužívejte pro port USB kabel. |
Prostředí | ||
Prostředí | MIL-PRF-28800F, Třída 2 | |
Teplota | Provoz na baterie | 0 až 40 °C |
Provoz na napájecí adaptér | 0 až 50 °C | |
Skladování | -20 až 60 °C | |
Vlhkost (provozní) | při 0 až 10 °C | Nekondenzující |
při 10 až 30 °C | 95 % | |
při 30 až 40 °C | 75 % | |
při 40 až 50 °C | 45% | |
Skladování | při -20 až 60 °C | Nekondenzující |
Nadmořská výška | Provoz ve výšce 3 km | CAT III 600 V |
Provoz ve výšce 2 km | CAT IV 600 V | |
Skladování | 12 km | |
Elektromagnetická kompatibilita (EMC) | Mezinárodní | IEC 61326-1: Průmyslový, IEC CISPR 11: Skupina 1, Třída A |
Korea (KCC) | Zařízení třídy A (průmyslové vysílací a komunikační zařízení) | |
USA (FCC) | 47 CFR 15, oddíl B. Tento produkt je považován za výjimku ve smyslu odstavce 15.103. | |
Bezdrátový radiopřijímač s adaptérem | Frekvenční rozsah | 2 412 MHz až 2 462 MHz |
Výkon | <100 mW | |
Krytí | IP51, viz: EN/IEC60529 | |
Bezpečnost | Obecné | IEC 61010-1: Stupeň znečištění 2 |
Měření | IEC 61010-2-033: CAT IV 600 V / CAT III 750 V | |
Max. vstupní napětí na vstup A a B | Přímo na vstup nebo s kabely | 600 Vrms CAT IV pro snížení hodnoty |
S adaptérem banánek/BNC BB120 | 600 Vrms pro snížení hodnoty | |
Max. plovoucí napětí mezi libovolnou svorkou a uzemněním | 600 Vrms Cat IV, 750 Vrms až do 400 Hz |
Doplňkové parametry
Kategorie: | Měřicí technika |
---|---|
Hmotnost: | 1.4 kg |
Buďte první, kdo napíše příspěvek k této položce.
Buďte první, kdo napíše příspěvek k této položce.
Fluke Corporation je americký výrobce průmyslových testovacích, měřicích a diagnostických zařízení, včetně elektronických testovacích zařízení. Společnost založil John Fluke v roce 1948. V portfoliu této značky najdete termokamery, multimetry, osciloskopy, kalibrátory, anemometry, teploměry, zařízení na vyhledávání úniku vzduchu a mnoho dalšího.
