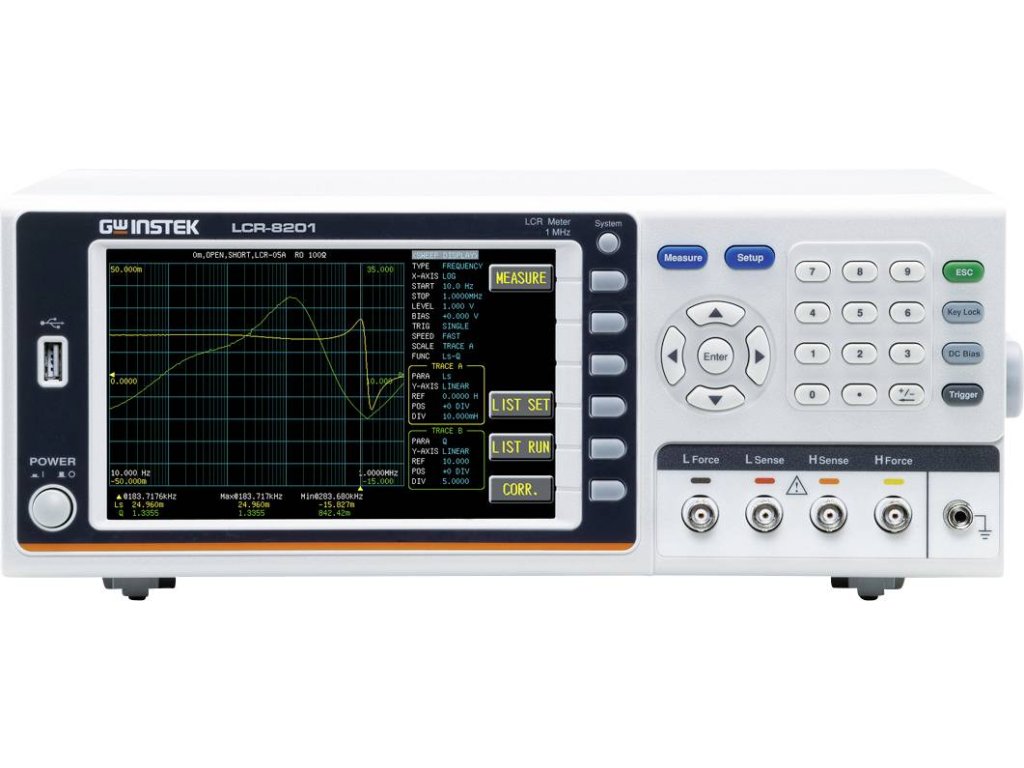

GW Instek LCR-8201 měřicí přístroj s vysokou přesností, 01CR820100GT

Detailní popis produktu

GW Instek uvádí na trh novou sérii vysokofrekvenčně-LCR testovačů ~ LCR 8200, které zahrnují čtyři modely a maximální testovací frekvenci až 30 MHz. Celá série má 7" barevný displej a vysokou přesnost měření (0,08 %). Výsledky měření lze graficky nebo číselně zobrazit v závislosti na zvoleném režimu měření, takže uživatelé mohou optimálně interpretovat vlastnosti zkoušeného předmětu. Současně umožňuje kompletní spektrum standardních rozhraní jako USB zařízení / RS-232C / Handler a GPIB uživatelům ovládat přístroj přes nejznámější rozhraní, aniž by se museli starat o další hardwarové investiční náklady.

Kromě toho nabízí tato řada také funkci paměti USB při provozu v grafickém režimu. Naměřené charakteristiky a hodnoty zkoušeného předmětu se ukládají pro pozdější analýzu. Rozmanité funkce LCR-8200 mohou uživatelům pomoci snadno reagovat na testovací požadavky pasivních součástí ve výzkumu a vývoji, konstrukci a výrobě.

V číselném režimu měření je rozdělen na MEAS měření a LIST měření. V režimu měření MEAS si můžete vybrat až 4 (minimálně 1) požadovaných měřicích bodů z 17 parametrů. Každý vybraný měřící element lze nastavit na porovnání (vyhovující/nevyhovující) nebo NA BIN funkci, aby bylo možné provést hodnocení a třídění, takže uživatel může výsledky měření snadno rozpoznat podle barvy a tónu. V režimu LIST mohou uživatelé nastavit 15 testovacích bodů a každý testovací bod může nezávisle nastavit parametry včetně frekvence/napětí/Bias a může dokonce nastavit nezávislou srovnávací funkci a numerický režim zobrazení (hodnota, rozdíl, procento rozdílu). Kromě toho je v LIST režimu k dispozici také automatický režim spouštění. Po dokončení každého měření LIST se přístroj nachází v mechanismu Standby Trigger. Uživatelé musí umístit pouze příští DUT a LIST test lze provést automaticky, čímž se šetří čas opakovaným stisknutím spouštěcího tlačítka.

V grafickém režimu měření umožňuje měření SWEEP současně nastavit dva parametry (STOPA / STOPA B). Relativní parametry Sweep, včetně zdroje Sweep (frekvence, napětí nebo proud), horizontální/vertikální měření osy (LINEÁRNÍ/LOGARITMICKÁ), rychlost atd., dokonce přidání bias, lze nastavit a otestovat podle skutečných potřeb uživatelů. Po ukončení sweep může být stupnice automaticky upravena podle vybrané TRACE tak, aby bylo celkové pozorování jasnější a čitelnější. Kromě toho lze naskenovanou grafiku (bmp) a hodnoty (csv) uložit pro pozdější analýzu a aplikace na flash disku.

Ať už pro sběr naměřených dat během testovacího procesu nebo pro společné umístění pro systémovou integraci, řada LCR-8200 nabízí nejkomplexnější komunikační rozhraní, včetně USB zařízení, RS-232C, LAN pro připojení k PC a dokonce GPIB, které jsou všechna standardní komunikační rozhraní. Uživatelé si mohou zvolit bez dodatečných nákladů podle zvyklostí používání a pohodlí architektury systému. Řada LCR-8200 navíc nabízí i ruční rozhraní pro integraci systému SPS nebo třídicích přístrojů.

Tento text byl přeložen strojově.

Vlastnosti:
Šířka testovací frekvence 10 Hz - 30 MHz / 20 MHz / 10 MHz / 5 MHz / 1 MHz
7" barevný LCD displej
Základní přesnost 0,08%
Zobrazení čtyř výsledků měření současně z 17 volitelných měřicích parametrů
15 kroků Seznam měření
Režim Sweep ve dvou zatáčkách
Interní stejnosměrné přednapětí ±12 V.
USB paměť
K dispozici funkce ALC
Standardní rozhraní: RS-232C, USB Host/Device, LAN, GPIB a ruční
Univerzální proudový vstup
