HT Instruments PV SERVICE-PACK W5 multimetr pro fotovoltaiku, 1002350

Detailní popis produktu

I-V500WI-V500W umožňuje zjištění vlastností proudu a napětí jednotlivých fotovoltaických panelů i řetězců do 1500 v a 15 A. Pouhým stisknutím tlačítka se na displeji zobrazí aktuální výkon (MPP), špičkový výkon, zkratový proud a napětí naprázdno a automaticky se převedou na standardní testovací podmínky (STC). Zobrazí se také naměřené a přepočítané na STC I-u a výkonnostní charakteristiky. Ze srovnání naměřených a výchozích hodnot výrobce (až 35 modulů s jejich technickými údaji lze současně uložit do databáze modulů I-V400w) lze okamžitě vyvodit aktuální stav kvality fotovoltaických modulů. Naměřené údaje a vlastnosti lze po měření uložit s 3 referenčními čísly (dodatek, string, číslo modulu) a s textovým komentářem v I-V400w a pomocí opticky izolovaného rozhraní nebo Wi-Fi přenést do počítače, iPad/tablet a dále vyhodnocovat pro další zpracování (protokol). I-V400W má databázi vlastností nejběžnějších fotovoltaických panelů. Tuto databázi lze kdykoliv rozšířit a aktualizovat pomocí softwaru TOPVIEW*.PV TEST• Měření izolace až do 1 500 v DC také na systémech pod napětím• Lokalizace závady na izolaci prostřednictvím nové GFL funkce• Měření nízkého odporu (ochranný vodič) se zkušebním proudem 200 mAMěření indexu polarizace (PI) a dielektrického absorbentu (DAR);• Měření AC napětí v PV StringPV-ISOTEST je skutečná inovace v exkluzivním sortimentu fotovoltaických přístrojů!Test PV ISOTEST zjistí izolační odpor jednoho modulu, řetězců nebo dokonce celého PV pole se zkušebním napětím až 1500 v DC podle normy EN62446 (VDE0126-23).Běžné měřiče izolací potřebují díky přítomnosti stringového napětí vhodný adaptér pro zkratování pozitivních a negativních konektorů testovaného PV stremingu. Pomocí PV ISOTEST není použití externího přístroje nutné. Test PV ISOTEST provádí měření izolace v plné autonomii a v soběstačnosti. Kromě toho vám PV-ISOTEST s pomocí nové funkce GFL (Ground Fault Locator) zobrazí také přesnou polohu závady na izolaci v stringu PV zařízení.

Tento text byl přeložen strojově.

Specifikace:
I-V500WI-u lineární měření až 1500V/15AMěření výkonu modulů a řetězcůNapětí naprázdno (VOC) až 1500 V.Zkratový proud (ISC) až 15 A.Přepěťová kategorie: CAT III 300VRozměry (d x š x v): 235x165x75 mmHmotnost: 1200 gMěření intenzity slunečního svitu pomocí senzoru zářeníMěření teploty modulů a okolíZobrazení na displeji: Přehledná tabulka nejdůležitějších elektrických parametrůLCD displej s podsvícenímPC rozhraní (USB) opticky izolovanéIntegrované WiFi rozhraníVlastní řízení interní databáze modulůAutomatické vypnutíZobrazení nápovědy na displejiPV TESTDC NAPĚTÍ 3,0 - 1.500 V DCAC NAPĚTÍ 3,0 - 1000 V/ACTest průchodnosti (RPE): 0,00 vyšetřených buněk 9,99; 10,0 vyšetřených buněk 99,9; 100 vyšetřených buněk 1.999 ΩRežim RISO Timer 250 v/500 v: 0,01 buněk 9,9 MΩRežim RISO Timer 500 v/1.500 v: 10,0 buněk 99,9 MΩRežim RISO Dual: 250 v/500 v: 0,01 × 9,99; 10,0 × 19,9; 20 × 100 MΩRežim RISO Dual: 500 v/1.500 v: 0,01 × 9,99; 10,0 × 19,9; 20 × 100 MΩDisplej: 128 x 128 px LCD s podsvícenímPaměť: Pro max. 999 testůNapájení: 6 x 1,5 v baterie typu AAAutomatické Power Off: Po cca 5 minutáchPC připojení: Optické/USBRozměry (d x š x h): 235 x 165 x mmHmotnost: 1200 g

Obsah balení:

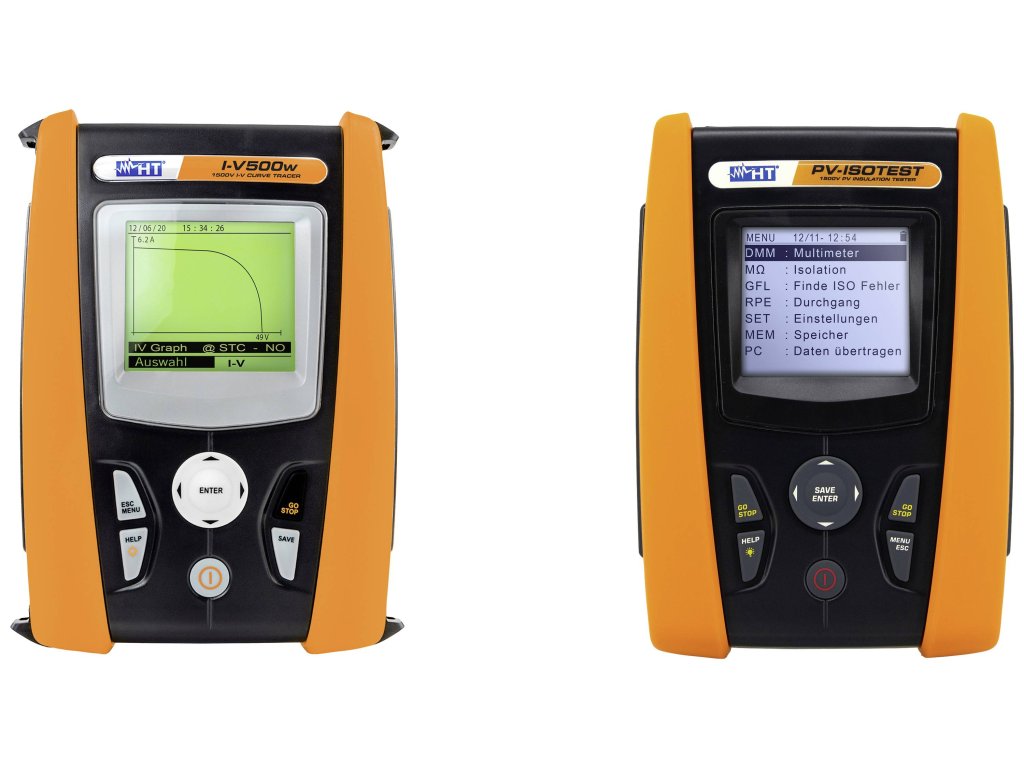

I-V500W 1500V DC analyzátor datPV-ISOTEST 1500V DC PV INSTALAČNÍ TESTERDatalogger Solar-02Teplotní čidlo PT300NReferenční článek HT304N DuoSada měřicích kabelůKrokosvorkyPřipojovací adaptér MC3 a MC4Protokolovací softwarePřipojovací USB kabel.Kalibrační protokoly ISO90002x odolný ochranný kufr VA507·Baterie
