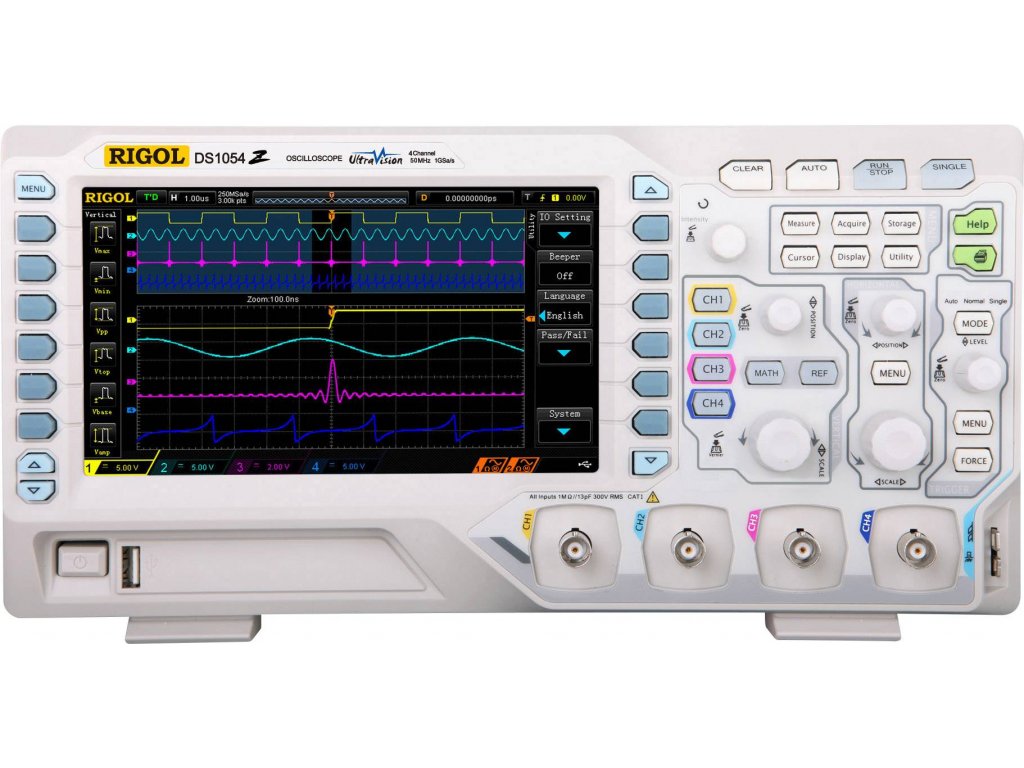

Rigol DS1054Z digitální osciloskop 50 MHz, 4kanálový, 1 GSa/s, 24 Mpts, 8 Bit, s pamětí (DSO), 1 ks, DS1054Z-Z
Kód: 1392205Detailní popis produktu
Model DS1054Z nabízí již ve své základní výbavě mnoho praktických funkcí a několikm zajímavých vlastností.Další funkce lze podle potřeby volitelně zpřístupnit pomocí softwarového klíče, díky čemuž je přístroj schopen vyhovět i náročnějším požadavkům na měření.
Zobrazené naměřené křivky je možné přes rozhraní USB Host na přední straně přímo ukládat na volitelný USB flash disk, případně do počítače přes USB zásuvku na zadní straně.
Na velkém barevném TFT displeji s úhlopříčkou 17,78 cm lze spolehlivě zobrazit veškeré detaily. Vzorkovací frekvence činí 500 MSa/s na kanál a je sdružená v rámci jednokanálového provozu, díky čemuž může dosáhnout hodnoty až 1 GSa/s.
Technologie UltraVision umožňuje zobrazení překrývajících se rozsahů signálu v závislosti na intenzitě a zajišťuje hloubku paměti 24 Mpts pro detailní zobrazení signálů.
Díky těmto funkcím je model DS1054Z výjimečným měřicím přístrojem, který se dokáže přizpůsobit vašim nárokům v oblasti měření.
Specifikace:
Volitelné speciální funkce jako rozšíření paměti, trigger a dekodér se sériovým rozhraním, rozšiřující sada triggeru nebo zobrazení v reálném čase jsou součástí bezplatného balíčku BND-MSO/DS1000Z, který obsahuje tyto možnosti:
SA-DS1000Z (nástroje pro dekódování a pro trigger určené pro sériové sběrnice RS232/UART, I2C a SPI)
MEM-DS1000Z (rozšíření paměti až na hloubku 24 Mpts)
REC-DS1000Z (funkce záznamu v reálném čase a přehrávání průběhů křivky)
AT-DS1000Z (rozšířené funkce triggeru pro sériové sběrnice RS232/UART, I2C a SPI, Runt, Windows, Nth Edge, Delay, Time Out)
Vlastnosti:
Šířka pásma 50 MHz
4 analogové kanály
Inovativní technologie UltraVision
Všechny volitelné měřicí funkce součástí výbavy v rámci speciálního balíčku
USB rozhraní
Barevný TFT displej s úhlopříčkou 17,78 cm
Obsah balení:
4x pasivní sonda PVP2150 (200 MHz)·Napájecí kabel·USB kabel·Informace o záruce·Kalibrační certifikát
Doplňkové parametry
Kategorie: | Osciloskopy |
---|---|
Hmotnost: | 4.491 kg |
Rozměry: | (d x š x v) 122 x 313 x 161 mm |
Rozměr, hloubka: | 122 mm |
Vnější výška: | 161 mm |
Vnější délka: | 122 mm |
Vnější šířka: | 313 mm |
Typ/rozlišení displeje: | 800 x 480 pixelů Pixel |
Počet analogových vstupů: | 4 |
Kalibrováno dle: | výrobce s certifikátem |
Rozhraní (součástky): | USB · hostitelský port USB · Ethernet |
Kategorie měření: | CAT I · CAT II 300 V |
Vlastnosti osciloskopu: | s pamětí (DSO) |
Typ (výrobce): | DS1054Z |
Šířka pásma: | 50 MHz |
Hloubka paměti na kanál (Mpts): | 24 Mpts |
Rozlišení: | 8 Bit |
Vzorkovací frekvence na kanál: | 1 GSa/s |
Velikost obrazovky: | 17|ツ|78 cm |
Vstupní impedance: | 1 MΩ |
Připojení vstupu: | AC|ツ| DC|ツ| GND |
Displej (druh, velikost, řádky/znaky/rozlišení): | Barevný TFT displej |
Napájení: | 115 V / AC;230 V/AC |
Rozsah časové základny: | 5 ns - 50 s/div |
Rozsah vstupního napětí: | 300 V |
Vertikální vychylování: | 1 mV – 10 V/div |
Hmotnost produktu: | 3.2 kg |
Kategorie produktu: | digitální osciloskop |
