Fluke 1662 - multifunkční tester elektrických instalací

Detailní popis produktu

Multfunkční tester Fluke 1662 umožňuje rychlé a efektivní testování v souladu se všemi místními předpisy a současně nabízí ochranu spotřebičů, které mohly zůstat nedopatřením připojené k testovanému systému. Snadné sdílení výsledků testování prostřednictvím smartphonu.

Základní funkce:

• funkce měření
• napětí a frekvence
• kontrola polarity vodičů, detekce přerušených středních vodičů
• izolační odpor
• spojitost a odpor
• měření vinutí motorů s testem spojitosti
• odpor smyčky a instalace
• předpokládaný poruchový proud uzemnění (PEFC/IK)
• předpokládaný proud nakrátko (PSC/IK)
• vypínací čas chrániče RCD
• úroveň vypínání chrániče RCD (zkouška nabíhajícím proudem)
• měření doby a proudu vypínání pro chrániče RCD typu A a AC v rámci jednoho testu
• proměnný proud chrániče RCD
• automatická testovací sekvence chrániče RCD
• indikátor sledu fází

Další funkce:

• automatické spouštění a vypínání měření chráničů RCD a smyčky
• autotest
• osvětlený displej
• datum a čas (při použití se softwarem FlukeView)

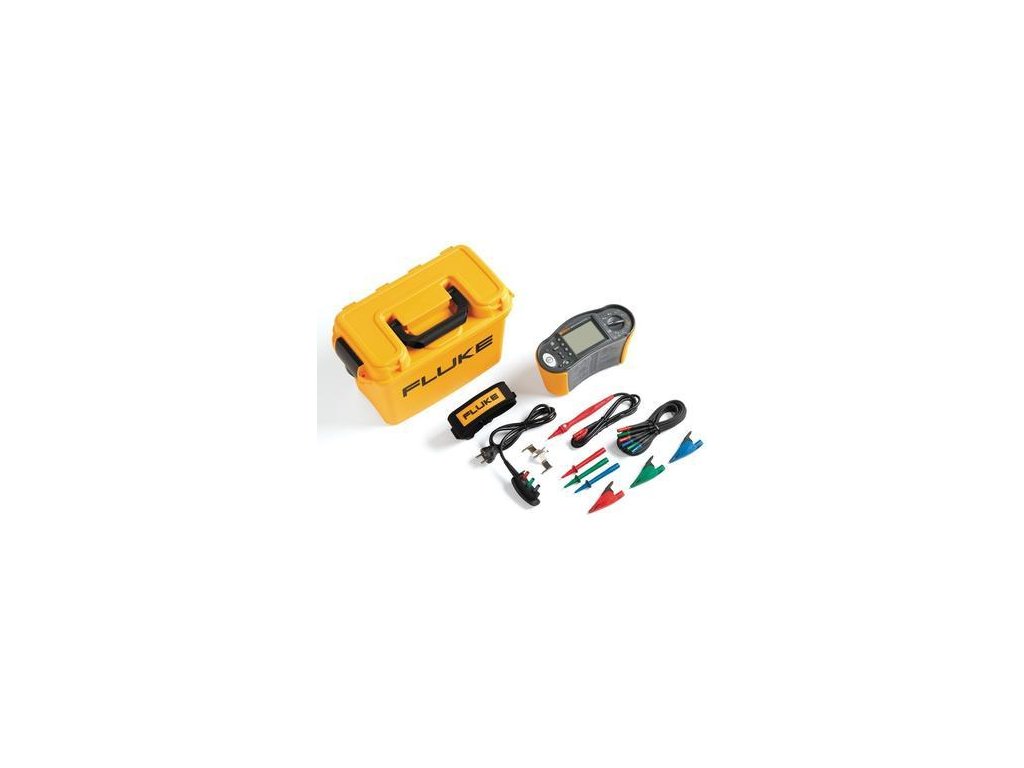

Standardně dodávané příslušenství:

• 6× baterie typu AA (IEC LR6)
• přenosný kufřík C1600
• nulovací adaptér
• odolný napájecí kabel
• standardní sada měřicích kabelů STD
• polstrovaný popruh a opasek
• uživatelská příručka
• sonda s dálkovým ovládáním a kabel TP165X
• návod k obsluze na disku CD-ROM

Technická specifikace:

Měření střídavého napětí
Rozsah	500 V
Rozlišení	0,1 V
Přesnost 45 Hz – 66 Hz	0,8 % + 3
Vstupní impedance	360 kΩ
Ochrana před přetížením	660 V rms
Testování spojitosti (RLO)
Rozsah (automatický rozsah)	20 Ω / 200 Ω / 2 000 Ω
Rozlišení	0,01 Ω / 0,1 Ω / 1 Ω
Napětí otevřeného obvodu	>4 V
Měření izolačního odporu (RISO)
Testovací napětí	100-250-500-1000 V
Přesnost testovacího napětí (při jmenovitém testovacím proudu)	+10%, -0%
Testovací napětí	50 V 100 V 250 V 500 V 1 000 V
Rozsah izolačního odporu	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1 000 MΩ
Rozlišení	0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ
Testovací proud	1 mA při 50 kΩ 1 mA při 100 kΩ 1 mA při 250 kΩ 1 mA při 500 kΩ 1 mA při 1 MΩ
Impedance smyčky a vnitřní odpor sítě (ZI)
Rozsah	10 Ω / 0,001 Ω / režim mΩ při vysokém proudu
Rozlišení	0,01 Ω / 0,1 Ω / 1 Ω
Předpokládaný poruchový proud uzemnění, test PSC
Rozsah	1 000 A / 10 kA (50 kA)
Rozlišení	1 A / 0,1 kA
Výpočet	Předpokládaný (dopočítaný) poruchový proud uzemnění (PEFC) nebo předpokládaný (dopočítaný) proud nakrátko (PSC) jsou dány podílem naměřeného napětí rozvodné sítě a odporem naměřené smyčky (L-PE) nebo odporem sítě (L-N) v tomto pořadí.
Testování chráničů RCD, testování typů chráničů RCD
Typ chrániče	AC¹ G²,S³
Model 1662	A ="4", AC¹, G²,S³
Poznámky	¹Reaguje na AC ²Obecné, bez zpoždění ³Doba zpoždění ="4"Reaguje na pulzní signál ="5"Reaguje na vyhlazený signál DC
Test vypínacího času (ΔT)
Nastavení proudu¹	10–30–100–300–500–1000 mA – VAR 10–30–100 mA
Násobitel	× ½, × 1 × 5
Měřicí rozsah	Typ chrániče G	310 ms 50 ms
	Typ chrániče S	510 ms 160 ms
Poznámky	¹Pouze 1000 mA typu AC 700 mA maximálně typ A v režimu VAR Režim VAR není k dispozici pro typ B.
Měření vypínacího proudu chrániče/FI – Test narůstajícím proudem (IΔN)
Proudový rozsah	30 % až 110 % jmenovitého proudu chrániče¹
Velikost kroku	10 % hodnoty IΔN²
Doba prodlevy	Typ G	300 ms/krok
	Typ S	500 ms/krok
Přesnost měření	±5 %
Specifikované rozsahy vypínacího proudu (EN 61008-1)	50 % až 100 % pro typ AC 35 % až 140 % pro typ A (>10 mA) 35 % až 200 % pro typ A (≤10 mA) 50 % až 200 % pro typ B ²5 % pro typ B
Poznámky	¹30 % až 150 % pro typ A IΔN > 10 mA 30 % až 210 % pro typ A IΔN = 10 mA 20 % až 210 % pro typ B
Indikace sledu fází
Ikona	Symbol indikátoru sledu fází je aktivní.
Obecné specifikace
Rozměry (D × Š × V)	10 cm × 25 cm × 12,5 cm
Hmotnost (vč. baterií)	1,3 kg
Velikost baterií, množství	Typ AA, 6 ks
Krytí	IP-40
Bezpečnost	Vyhovuje EN61010-1 vyd. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 a CAN/CSA c22.2 č. 1010 2. vydání
Přepětí	CAT III 500 V; CAT IV 300 V
Výkon	EN61557-1 až EN61557-7, druhé vydání, a EN61557-10, druhé vydání
