Fluke 1673FC SCH/FEV300 - multifunkční tester elektrických instalací, výhodná sada

Detailní popis produktu

Pomocí sady 1670/FEV300 lze nabíjecí stanice testovat v souladu s normami IEC/EN 61851‑1 a IEC/HD 60364‑7‑722.

Testovací adaptér FEV300 pro nabíjecí stanice elektromobilů simuluje přítomnost elektrického vozidla a v kombinaci s NOVOU řadou přístrojů Fluke 1670 umožňuje uživatelům provádět testy bezpečnosti a funkčnosti. Sada testovacího adaptéru FEV300 s konektorem typu 2 je určena k testování funkčnosti a bezpečnosti nabíjecích stanic v režimu 3 pro nabíjení střídavým proudem.

Multifunkční testery instalací Fluke řady 1670 přinesou revoluci do způsobu, jakým pracujete. Díky ergonomickému designu, bezproblémovému uživatelskému rozhraní, integrovaným možnostem správy dat, bezdrátovému připojení (1673 FC a 1674 FC) a komplexnímu softwaru pro vytváření zpráv definuje řada 1670 nový standard pro integrované řešení testování instalací.

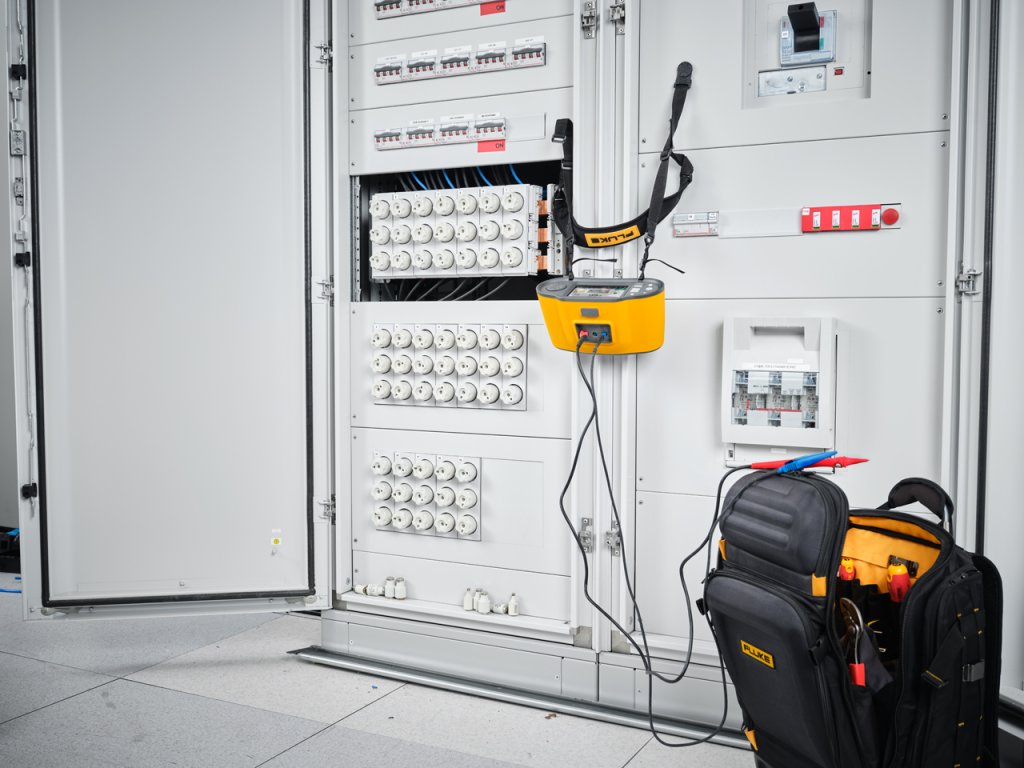

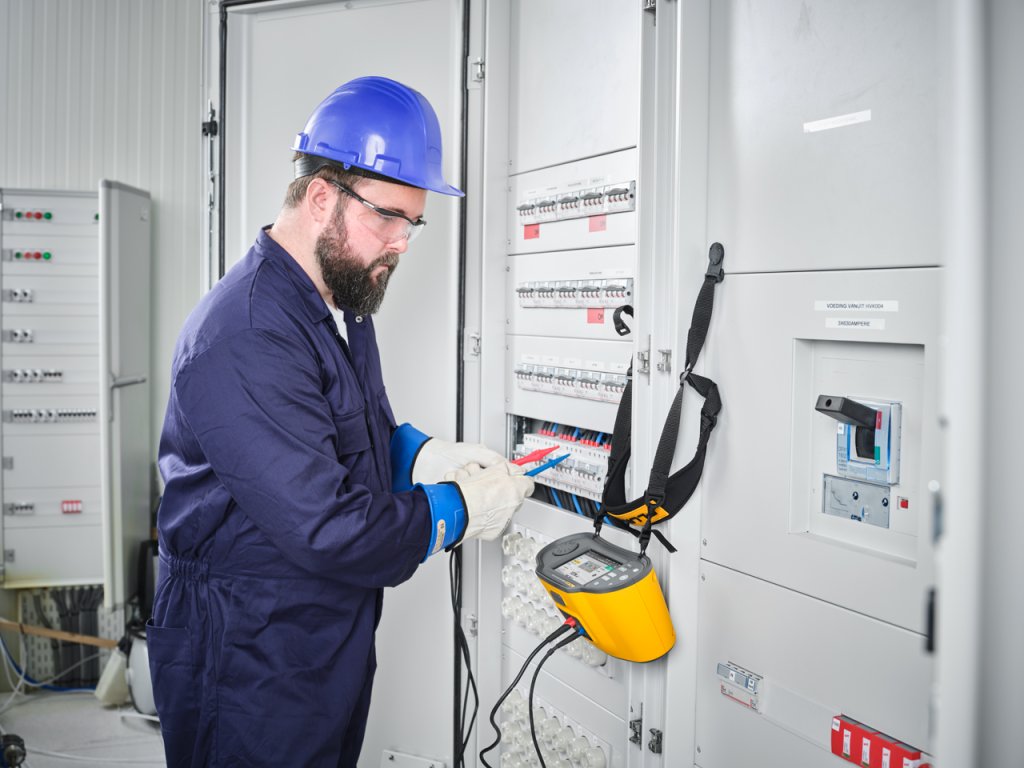

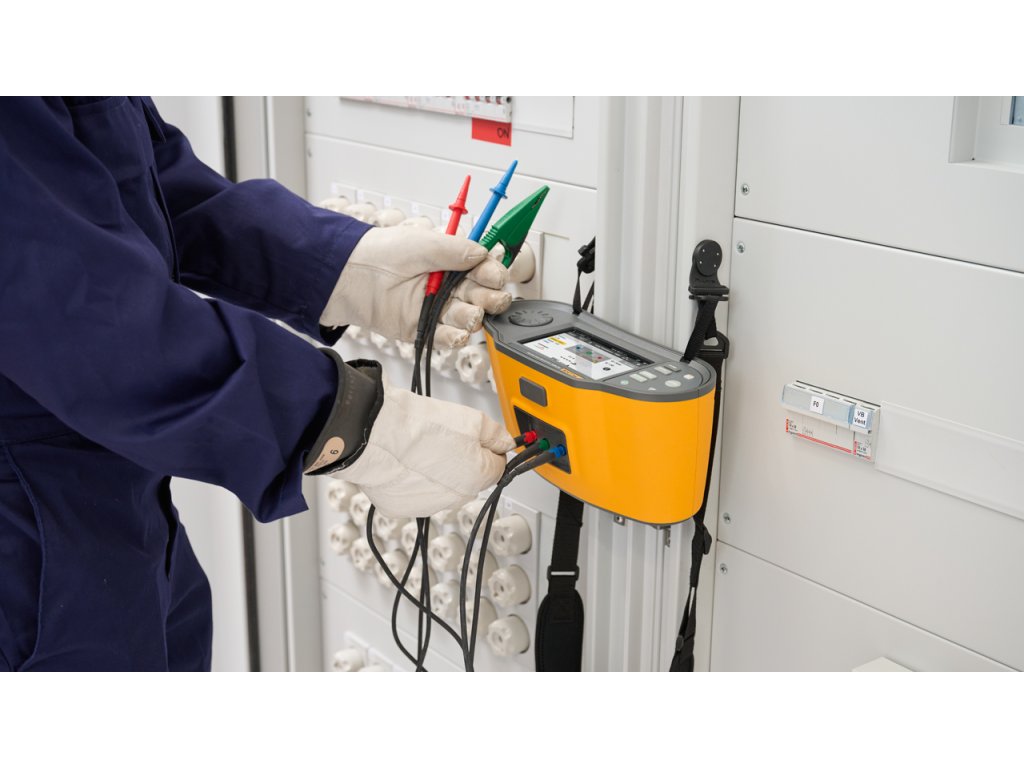

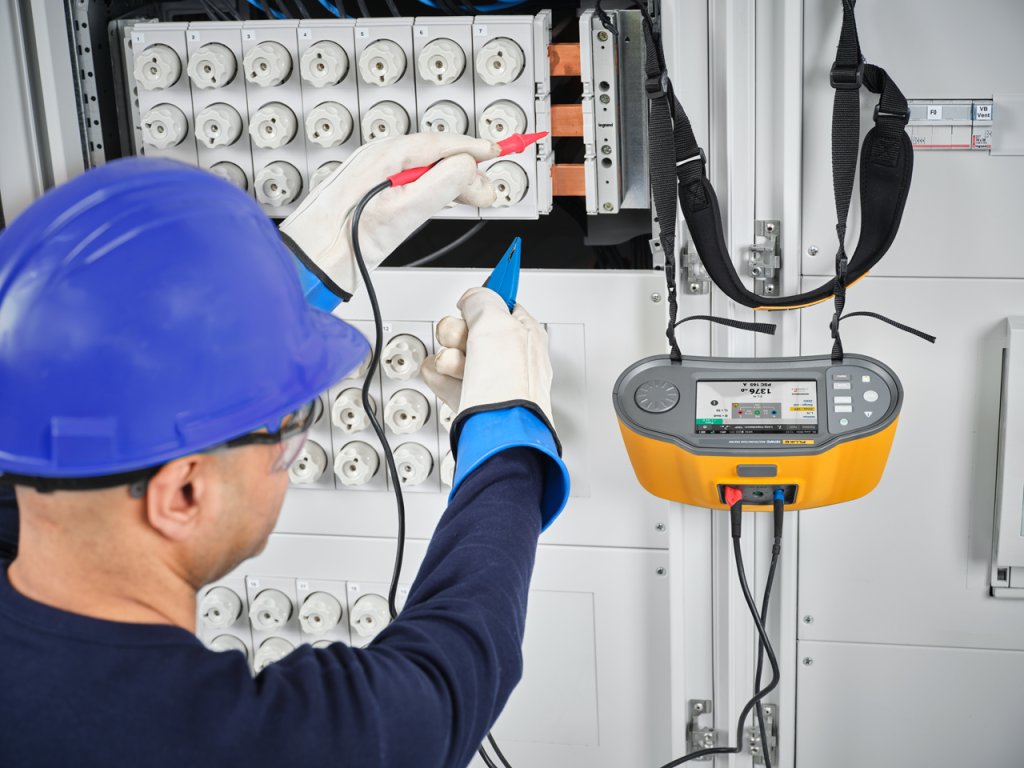

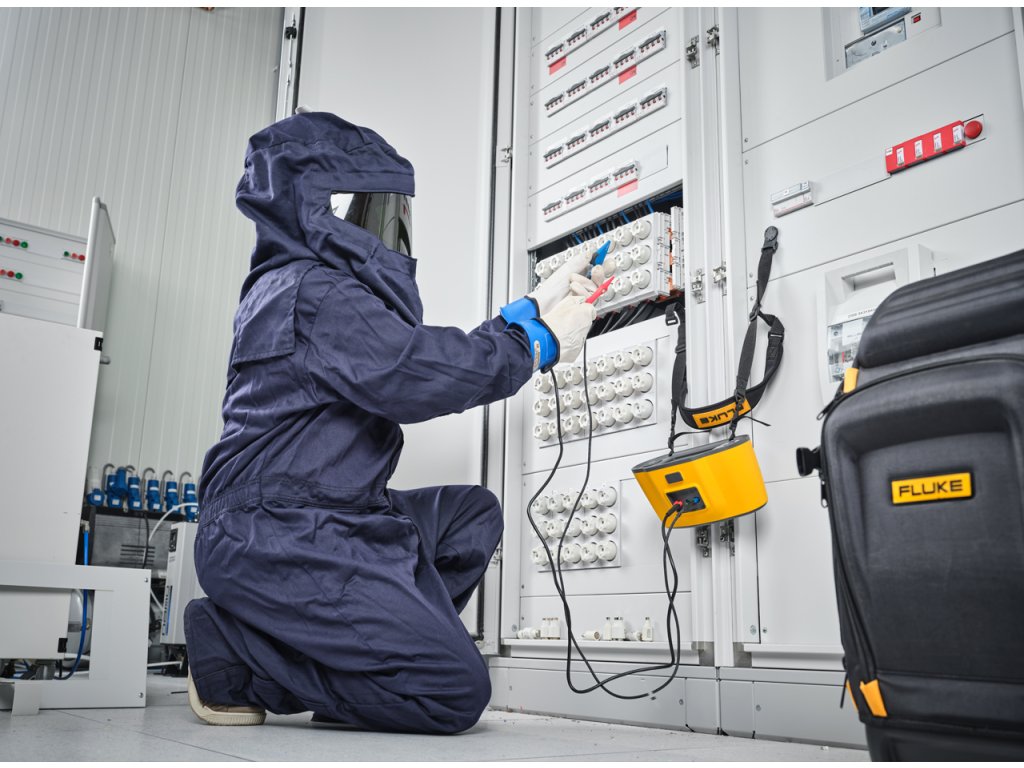

Spolehlivé testování instalací je nezbytné pro zajištění bezpečnosti, optimální funkčnosti a integrity elektrických systémů v objektu. Robustní konstrukce přístrojů řady 1670 umožňuje ověřovat bezpečnost elektrických instalací v domácích, komerčních a průmyslových aplikacích, a zároveň splňuje požadavky normy IEC/HD 60364-6 a všech příslušných místních norem týkajících se testování instalací.

S řadou 1670 budete moci provádět požadované testy rychleji, zkrátíte čas strávený dokumentováním a budete mít přitom maximální důvěru ve shromažďovaná data.

Přístroje řady Fluke 1670 využívají jedinečnou funkci automatického testování (1673 FC / 1674 FC), která umožňuje provést celou sekvenci testů instalace pouhým stisknutím tlačítka. Integrovaná funkce nápovědy poskytuje vizuálního průvodce připojením, který pomáhá zajistit úspěšné měření.

Fluke 1674 FC obsahuje patentovanou funkci Insulation PreTest, takže můžete lépe chránit instalaci a vyhnout se nákladným chybám. Pokud tester během testování zjistí, že jsou k systému připojeny nějaké spotřebiče, přeruší zkoušku izolace a vizuálně i zvukově vás na to upozorní. To pomáhá eliminovat náhodné poškození periferních zařízení a šetřit čas i peníze.

Software Fluke TruTest zjednodušuje správu dat elektrických systémů a vytváření zpráv, a pomocí jediného integrovaného řešení Fluke tak odstraňuje potíže s tradiční správou dat. Řádná správa dat a informací o testování je zásadní pro vytváření srozumitelných zpráv pro klienty nebo váš manažerský tým. Software TruTest zjednodušuje proces tím, že umožňuje vytvářet a přenášet metadata testování mezi softwarem a instalačním testerem pomocí kabelu s rozhraním USB-C nebo prostřednictvím mobilní aplikace Fluke Connect, což vám pomůže zajistit přesné výsledky. Software Fluke TruTest umožňuje vytvářet certifikáty, které jsou v souladu s rostoucím seznamem oblastních zpráv, včetně norem BS7671, DIN VDE 0100-600, ÖVE/ÖNORM E 8101, NIN/NIV, NEN3140 a dalších evropských norem o zkouškách instalací.

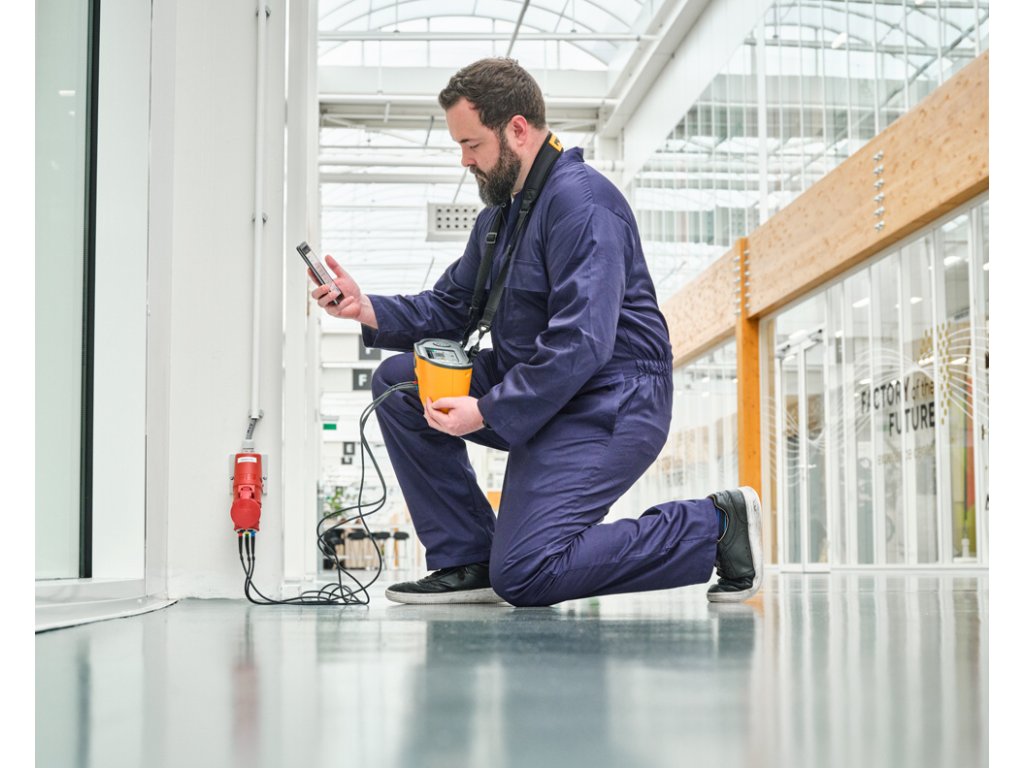

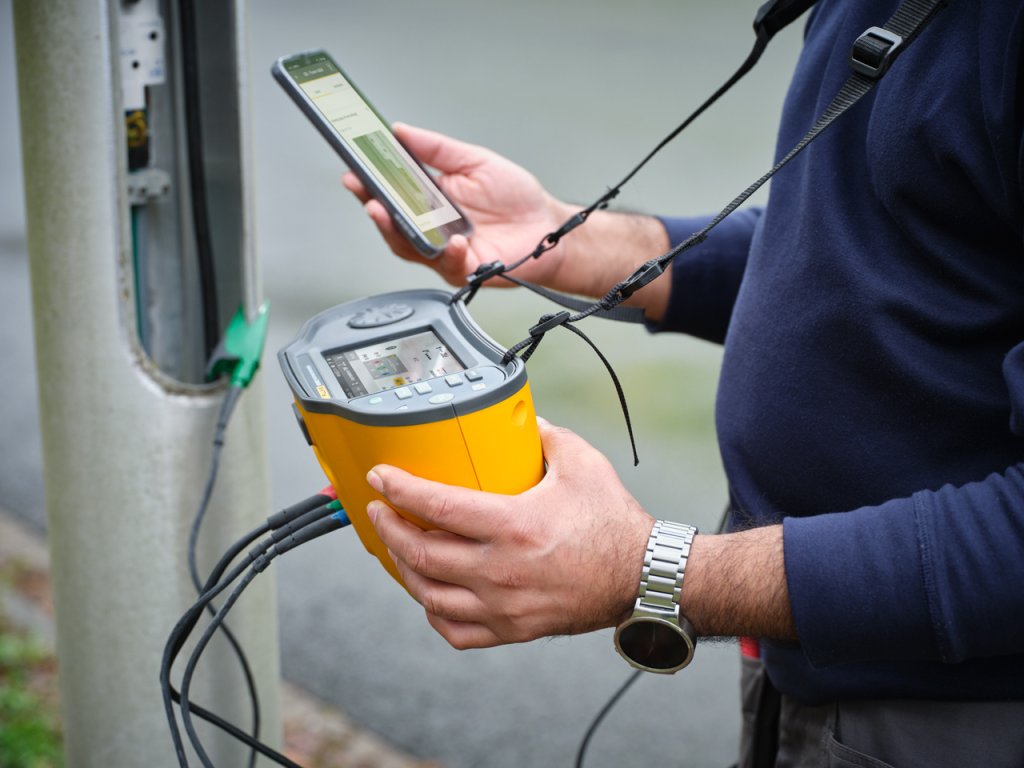

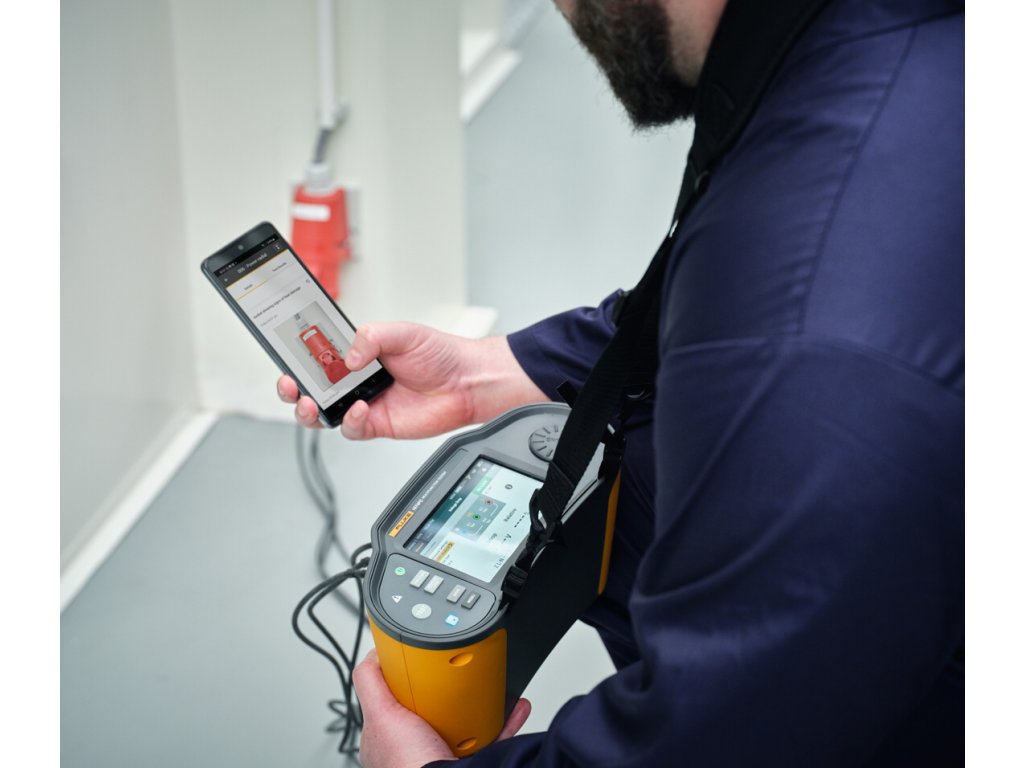

Rozšiřte funkčnost testerů instalací 1673 FC a 1674 FC pomocí mobilní aplikace Fluke Connect, která eliminuje zdlouhavé zadávání dat a optimalizuje správu dat pomocí cloudového úložiště. Mobilní aplikace Fluke Connect bezdrátově synchronizuje naměřená data z vašeho testeru instalací pro pozdější export do softwaru TruTest pro stolní počítače, což umožňuje rychlé a efektivní vytváření zpráv, dokonce i na místě. Pomocí aplikace Fluke Connect můžete vytvářet projekty a nahrávat je do přístrojů 1673 FC a 1674 FC pro jednodušší správu dat. Sestavujte rozvodné desky a obvody k odeslání do testeru, a používejte tyto údaje jako vodítko pro svůj systém testování. V aplikaci Fluke Connect můžete také chytrým zařízením pořizovat fotografie a přiřazovat je spolu s poznámkami ke konkrétním testovacím bodům nebo zařízením, a vytvářet tak podrobné vizuální kontrolní zprávy.

Další vlastnosti:

• Možnost aktualizace v terénu – můžete použít jakékoli změny předpisů nebo vylepšení testeru v terénu.
• Kompaktní a lehký (méně než 1,6 kg) s polstrovaným popruhem na krk, který vám uvolní ruce.

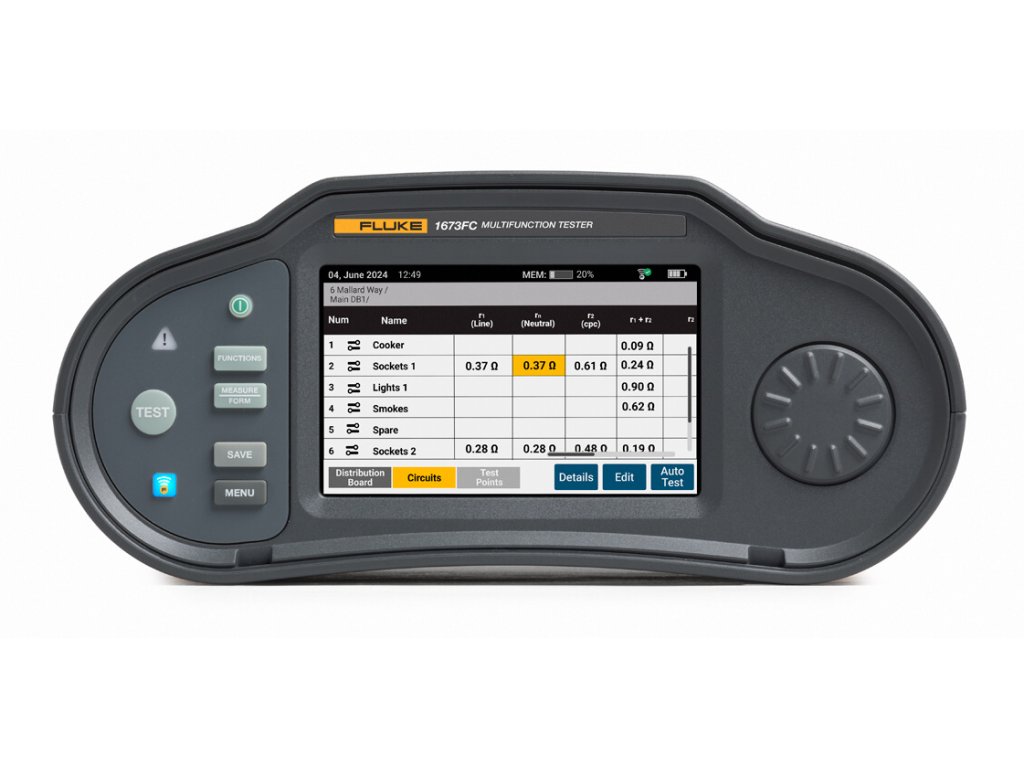

• Plnobarevná dotyková obrazovka a dotykový otočný ovladač pro rychlé ovládání bez složitých víceúrovňových nabídek.
• Nabíjecí Li-ion baterie s kapacitou 2 500 mAh na celodenní testování.
• Standardní nabíjecí port USB-C s podporou rychlého nabíjení pro pohodlné nabíjení na cestách.
• Nově navržené profesionální pevné pouzdro na přenášení a ochranu testeru instalací a příslušenství.
• Přídavný režim vysokoproudé smyčky na rychlejší měření než při měření smyček s režimem bez vybavení pro obvody chráněné proudovým chráničem.
• Testy monitorovacích zařízení izolačního stavu (IMD).
• Funkční test zařízení na ochranu proti přepětí (SPD).
• Funkce měření poklesu napětí.
• Paměť Z Max pro měření smyček, aby bylo možné snadno vyhodnotit nejvyšší hodnotu měření smyčky.
• Jedinečný nulovací adaptér pro rychlou, spolehlivou a přesnou kompenzaci měřicího a napájecího kabelu.

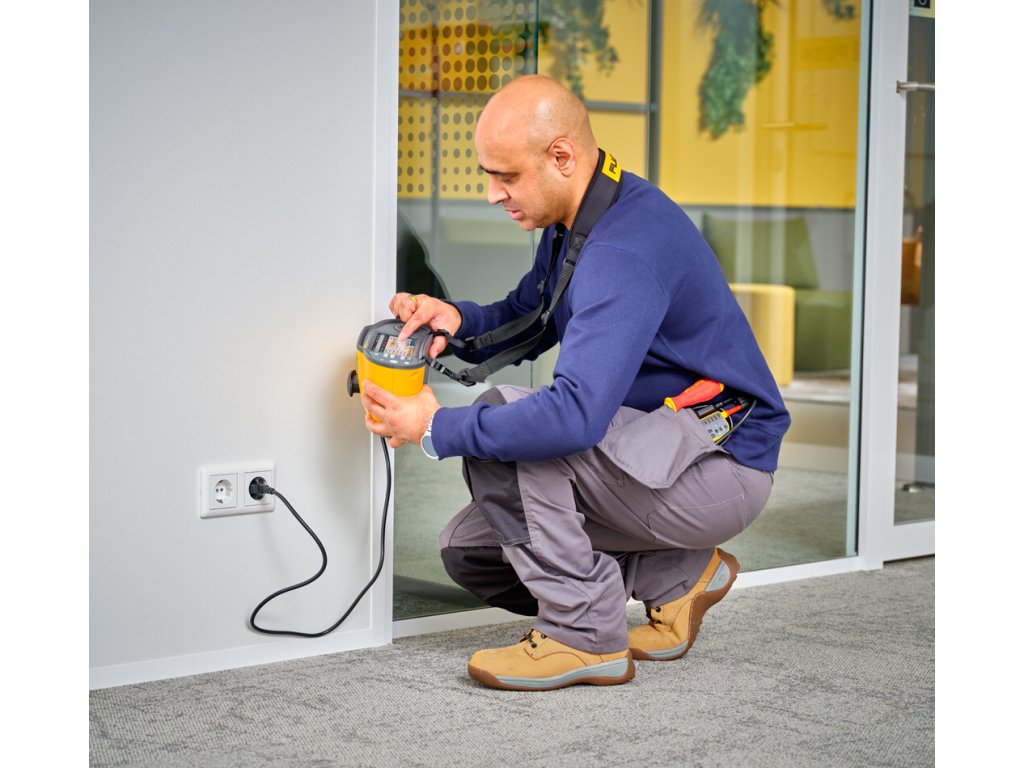

• Současné odečty měření napětí mezi L-N, L-PE a N-PE pomocí síťového kabelu. Není nutné měnit připojení pro měření.
• Souběžné měření vypínacího proudu proudového chrániče a doby vypínání (proudový chránič typu AC, A, B, F a GFCI).

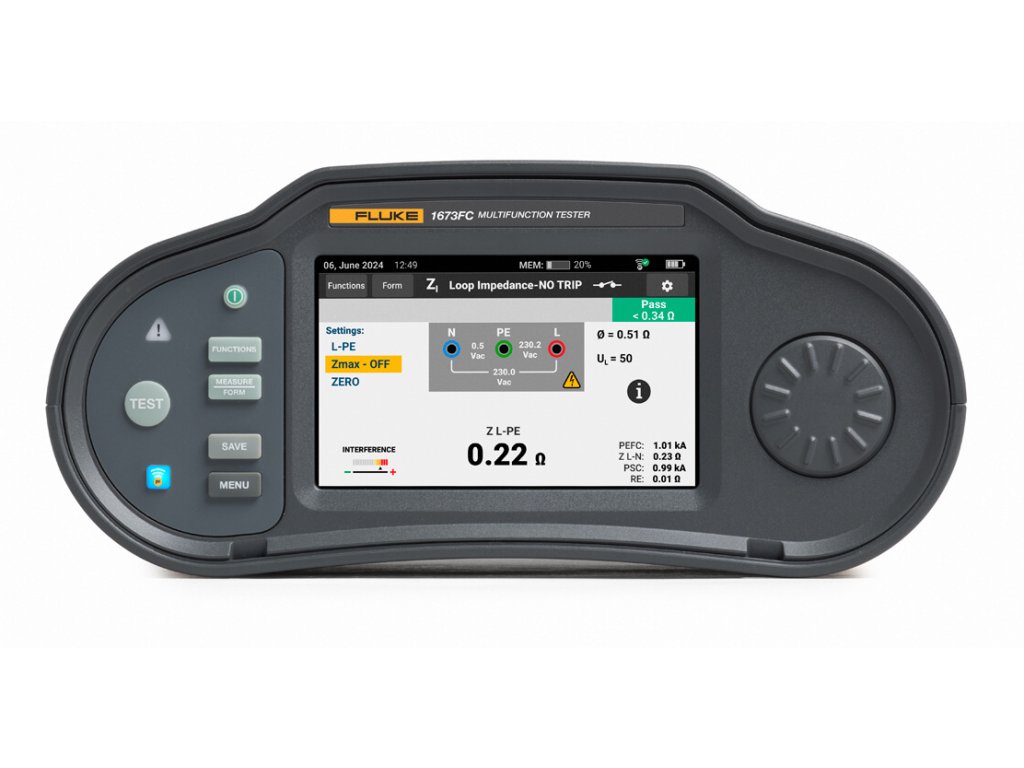

• Souběžné měření potenciálního poruchového zemního proudu (PEFC), zkratového proudu (PSC) a impedance smyčky, a jejich současné zobrazování na duálním displeji.
• Kruhové testování umožňuje vybrat požadované vstupní zásuvky bez nutnosti výměny měřicích kabelů.
• Měření propojení s nízkým zkušebním proudem (10 mA) pro měření vinutí motoru.
• Funkce „Earth Volt Touchpad“ zjišťuje zvýšená napětí >50 V na uzemňovacích bodech a tímto signalizuje poruchy nebo nedostatečná uzemnění a upozorňuje na potenciálně nebezpečné situace.

Fluke FEV300:

Sada testovacího adaptéru FEV300 s konektorem typu 2 je určena k testování funkčnosti a bezpečnosti dobíjecích stanic v režimu 3 pro dobíjení střídavým proudem. Adaptér napodobuje elektrické vozidlo a spouští nabíjecí cyklus, aktivuje výstup napětí a proudu a umožňuje provádět testy v kombinaci s vhodnými měřicími přístroji, jako je tester instalací (Fluke 1664 FC) nebo ScopeMeter® (řady Fluke 120B). Pomocí sady adaptéru lze nabíjecí stanice testovat v souladu s normami IEC/EN 61851‑1 a IEC/HD 60364‑7‑722.

Chcete‑li se připojit k nabíjecí stanici pro elektromobily typu 2 se zásuvkou nebo se připojit k nabíjecí stanici typu 2 s konektorem vozidla, použijte zástrčku FEV300‑CON‑TY2 typu 2. K zajištění maximálního dostupného proudu pro dobíjení lze provádět různé testy včetně kontroly zemního spojení, izolace vodičů, měření napětí a činitele využití (střídy), a to vše pomocí jednoho adaptéru, který lze bezpečně integrovat do portfolia testovacích a měřicích přístrojů značky Fluke. Adaptér FEV300 umožňuje simulovat chybový stav signálu CP (E) a PE (zemní spojení). Ke snadnému zjištění přítomnosti napětí nabízí samostatný ukazatel fází třemi kontrolkami. Kvůli odstraňování závad nabíjecích stanic není nutné přivážet na pracoviště elektromobil: adaptér při připojení k nabíjecí stanici simuluje elektrické vozidlo a umožňuje snadné testování provozních vlastností a provádění údržby.

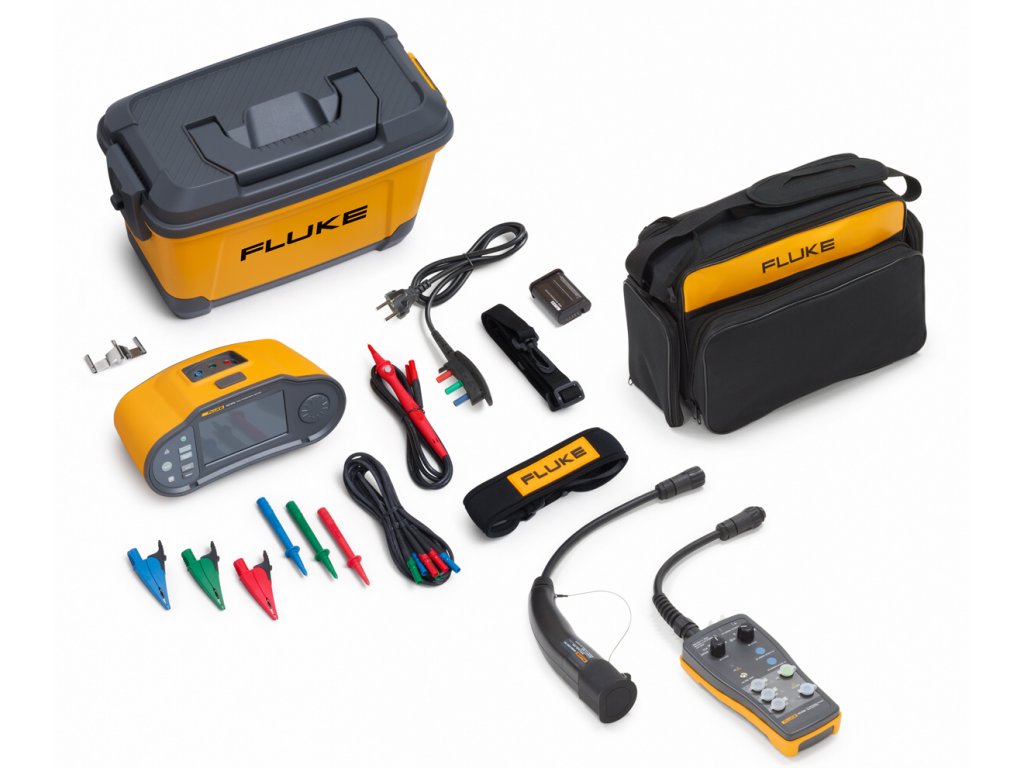

Obsah dodávky:

• Multifunkční tester instalací Fluke 1673 FC
• Testovací adaptér FEV300 s konektorem typu 2
• Napájecí kabel pro velké zatížení s jediným vstupním konektorem
• Pevné pouzdro
• Napájecí adaptér USB-C pro nabíjení
• Sonda s dálkovým ovládáním
• Popruh na zavěšení
• Nulovací adaptér
• Měřicí kabely a sondy
• Krokosvorky
• Baterie Li-Ion
