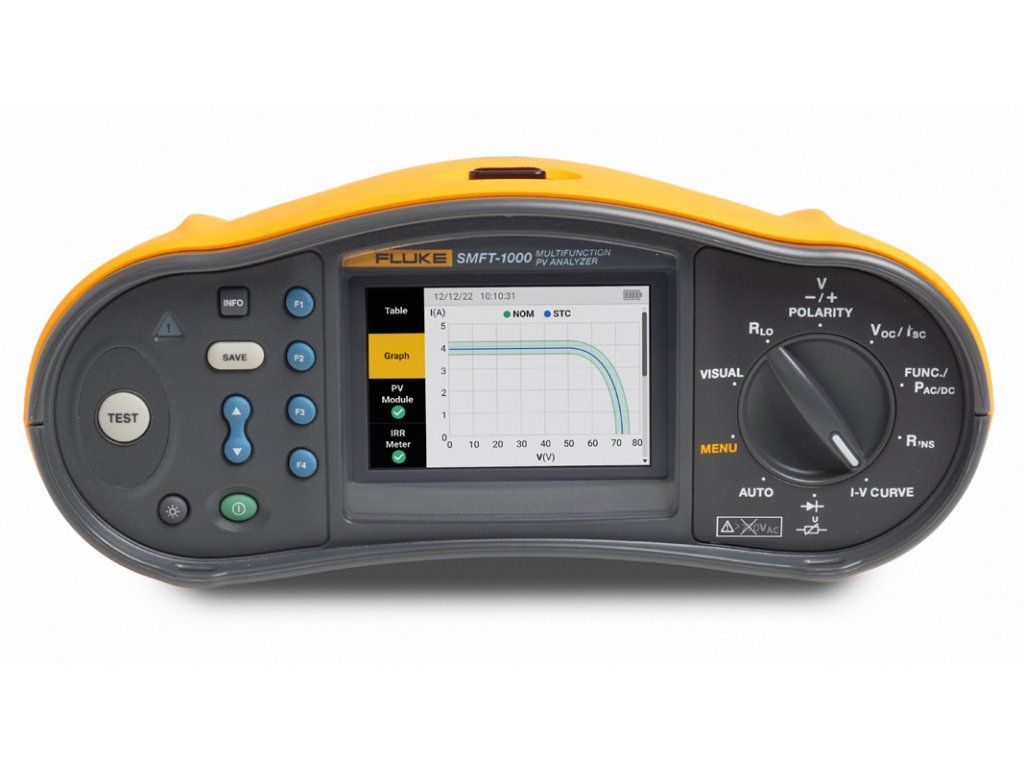

Fluke SMFT-1000/PRO - sada solárních přístrojů, multifunkční fotovoltaický tester

Detailní popis produktu

Sada solárních přístrojů SMFT-1000 je určena pro profesionály v oblasti fotovoltaiky a poskytuje kompletní řešení pro instalaci, uvádění do provozu, kontrolu a údržby fotovoltaických zařízení, které splňuje normu IEC 62446-1. S využitím softwaru TruTest™ společnosti Fluke lze data z měření při instalaci solárních zařízení a testování během uvádění do provozu snadno importovat, uspořádat a analyzovat pro jednoduché vytváření zpráv na místě bez použití notebooku. Přesně měří moduly s účinností až přibližně 19 %.

Kategorie 1 – kompletní sekvence testování bezpečnosti podle IEC 62446‑1

• Odpor ochranného uzemnění (Rpe)
• Napětí na otevřeném obvodu (Voc)
• Proud nakrátko (Isc)
• Izolační odpor (Rins)
• Polarita

Poznámka: Sada SMFT-1000 měří místo zkratového proudu provozní proud v systémech s účinností modulu přes 19 %, aby splňovala testovací podmínky kategorie 1 dle normy IEC 62446-1. K měření provozního proudu jsou třeba 100A proudové kleště AC/DC i100. Těchto vlastností dosáhnete aktualizací firmwaru prostřednictvím softwaru TruTest™.

Kategorie 2 – testování provozních vlastností systému podle IEC 62446‑1

Při měření voltampérových charakteristik v terénu přístroj SMFT‑1000 zobrazí křivku I‑V, jak se nahrává v datech testu, oproti specifikacím modulu definovaným výrobcem. To umožňuje okamžité potvrzení měření bez použití notebooku nebo tabletu. Proveďte test voltampérových charakteristik na nových instalacích, aby bylo možné potvrdit, že fungují podle místních specifikací, nebo zkontrolujte, zda stávající moduly nebo řetězce panelů pracují podle očekávaných úrovní výkonu.

• Měření křivek I‑V a analýza pomocí softwaru TruTest™
• Záření, teplota, sklon a orientace

Bezdrátový měřič záření

Pro provádění přesných měření křivek I-V jsou zapotřebí údaje o intenzitě záření a teplotě v reálném čase. Sada SMFT-1000 Solar Tools obsahuje měřič intenzity záření IRR2-BT, který se bezdrátově připojí k SMFT-1000 za účelem komunikace dat v reálném čase a poskytuje nejpřesnější možné měření křivek I-V. Pokud je z jakéhokoli důvodu přerušeno bezdrátové připojení, IRR2‑BT nadále zaznamenává data po dobu až 17 hodin. Tyto údaje mohou být později porovnány s testy provedenými přístrojem SMFT‑1000.

Solární software TruTest™ Advanced: Úspora času při zpracování výsledků testů a sestavování zpráv

Splňte všechny požadavky na certifikaci a dokumentaci pomocí rychlého a spolehlivého softwaru TruTest™. TruTest™ integruje správu solárního zařízení, ukládání dat a protokolování na jediné platformě. Bez ohledu na to, zda analyzujete účinnost panelu pomocí křivek I-V, nebo testujete bezpečnost systému pomocí testovacího režimu kategorie 1 v souladu s IEC 62446-1, pro vytváření snadno srozumitelných zpráv pro klienty je zásadní správná správa dat. Software TruTest™ umožňuje rychle a snadno importovat výsledky měření z multifunkčního testeru solárních panelů přímo do počítače. Poté proveďte organizaci a analýzu dat, porovnejte data jednotlivých zařízení s předchozími importovanými měřeními a poskytněte klientovi komplexní a vizuální zprávu.

• Snadná správa dat z měření při instalaci solárních zařízení a testování během uvádění do provozu
• Rychlé vytváření kontrol a zpráv ve shodě s normou IEC 62446-1 a dalšími předpisy
• Analýza křivky I-V s vizualizací typu vyhověl/nevyhověl; možnost zobrazení změn křivek I-V pořízených během několika návštěv na místě
• Lze porovnávat místní data s předchozími daty a zjišťovat, k jakým došlo změnám

Katalogový list s technickou specifikací ke stažení zde!

Návod ke stažení zde!

Obsah balení:

• Profesionální batoh na nářadí Fluke SMFT-1000-BP
• Multifunkční analyzátor solárních panelů SMFT-1000
  1. Popruh
  2. Sada pojistek
  3. Kabel adaptéru IRDA, optický na USB
  4. Nulovací adaptér
• Profesionální bezdrátový měřič slunečního záření IRR2-BT
  1. Externí teplotní sonda 80PR-IRR
  2. Montážní držák pro solární panel
  3. Pouzdro
• Proudové kleště i100 AC/DC 100 A
  1. Sada magnetů TPAK
• Měřicí sonda TP1000 se vzdáleným testovacím tlačítkem
• Sada měřicích kabelů TL1000
• Sada měřicích kabelů TL1000-MC4
• Měřicí kabel TL1000/30M na cívce
• Sada spojek
• Sada měřicích kabelů pro klešťové přístroje PVLEAD3
• Pokročilý software TruTest™ pro správu dat a vytváření zpráv
