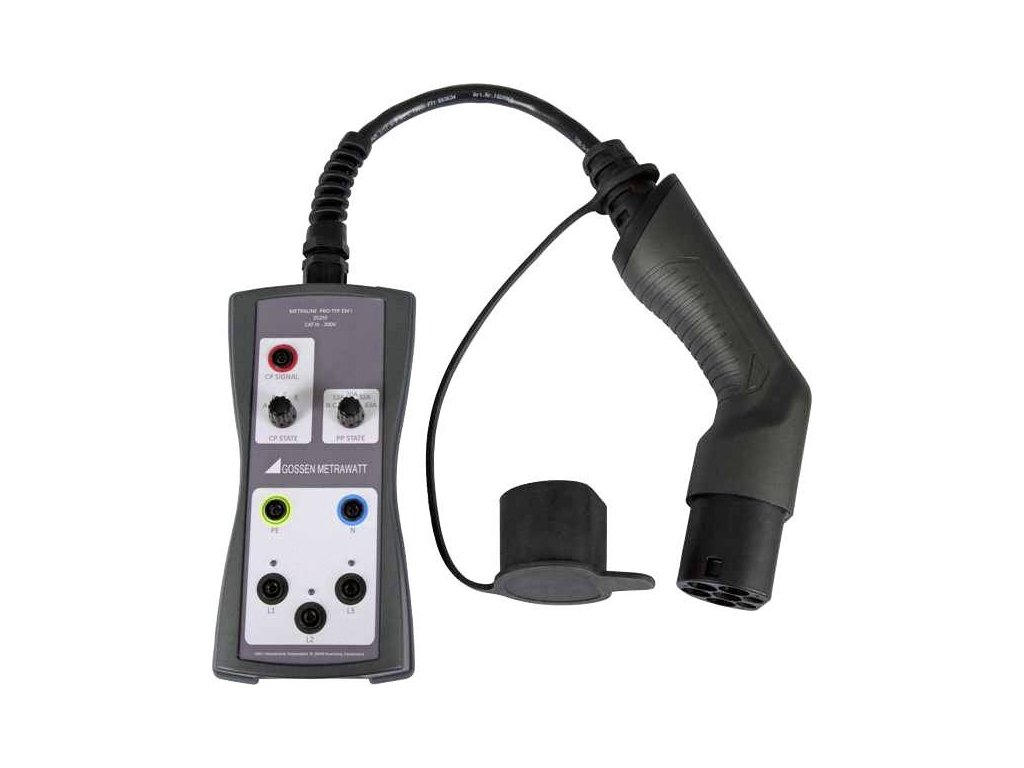

Gossen Metrawatt METRALINE PRO-TYP EM I 1fázový a 3-fázový adaptér pro testování E-nabíjecích bodů METRALINE TYPU pro EM I., Z525F, testovací adaptér, 1 ks

Kód: 2240020
18 089 Kč 14 950 Kč bez DPH
Skladem
Možnosti doručení
1- a 3-fázový testovací adaptér pro kontrolu účinnosti ochranných opatření
V nabíjecích bodech u elektrické nabíječky s Profitest Master, simulace
Fiktivně připojené elektrické automobily a simulace
Proudová zatížitelnost nabíjecích řezů dle IEC 61851-1
Simulace vozidla (CP)
Stavy vozidel a, B, C a E jsou nastaveny otočným spínačem
Simulace kabelů (PP)
Různé kódy pro nabíjecí kabely s 13 a, 20 a,
32 a a 63 a a „kabel není připojen“
Simulován otočným spínačem
Simulace chyb
Simulace zkratů mezi CP a PE
Pomocí otočného spínače
Zobrazení fázového napětí pomocí LED
V závislosti na nabíjecí stanici E může být aktivní jedna nebo tři fáze
Testování nabíjecích kabelů s pevně připojeným nabíjecím kabelem
Prostřednictvím prodlouženého testovacího pera CP
CP zásuvka pro vyhodnocení PWM signálu

METRALINE TYPU PRO EM I:
Připojení měřicího kabelu Profitest Master se provádí přes 4 mm bezpečnostní zásuvky (L1, L2, L3, N, PE).

Tento text byl přeložen strojově.

Detailní informace

Detailní popis produktu



Specifikace:
Simulace vozidla (CP)
Podle IEC 61851 může simulovat stavy a, B, C a E. Různé stavy vozidel
Nastavení pomocí otočného spínače.
Stav A, není připojeno žádné vozidlo
Stav B, vozidlo připojeno, ale není připraven k nabíjení
Stav C, vozidlo připojené a připravené k nabíjení, větrání ložného prostoru není vyžadováno
Stav E, chyba - Zkrat CP – PE přes vnitřní diodu
Simulace kabelu (PP)
Lze simulovat různá kódování nabíjecích kabelů s 13 A, 20 A, 32 A a 63 A. Kromě toho je možné simulovat stav „bez kabelu“.
Simulace různých nabíjecích kabelů se provádí přepínáním různých odporů mezi PP a PE pomocí otočný přepínač.
Podle IEC 61851 jsou možné následující hodnoty:
Žádný kabel 0 Ω
13A kabel 1,5 kΩ
20A kabel 680 Ω
32A kabel 220 Ω
63 A kabel 100 Ω

Vlastnosti:
1- a 3-fázový testovací adaptér pro kontrolu účinnosti ochranných opatření
V nabíjecích bodech u elektrické nabíječky s Profitest Master, simulace
Fiktivně připojené elektrické automobily a simulace
Proudová zatížitelnost nabíjecích řezů dle IEC 61851-1
Simulace vozidla (CP)
Stavy vozidel a, B, C a E jsou nastaveny otočným spínačem
Simulace kabelů (PP)
Různé kódy pro nabíjecí kabely s 13 a, 20 a,
32 a a 63 a a „kabel není připojen“
Simulován otočným spínačem
Simulace chyb
Simulace zkratů mezi CP a PE
Pomocí otočného spínače
Zobrazení fázového napětí pomocí LED
V závislosti na nabíjecí stanici E může být aktivní jedna nebo tři fáze
Testování nabíjecích kabelů s pevně připojeným nabíjecím kabelem
Prostřednictvím prodlouženého testovacího pera CP
CP zásuvka pro vyhodnocení PWM signálu

METRALINE TYPU PRO EM I:
Připojení měřicího kabelu Profitest Master se provádí přes 4 mm bezpečnostní zásuvky (L1, L2, L3, N, PE).

Tento text byl přeložen strojově.

Obsah balení:
1x testovací adaptér PRO TYP EM I.

Doplňkové parametry

Kategorie: Speciální příslušenství k měřicím přístrojům
Hmotnost: 1.137 kg
Vnější výška: 53 mm
Vnější délka: 210 mm
Vnější šířka: 105 mm
Značka (měřicí příslušenství): Gossen Metrawatt
Vhodné příslušenství pro (měřicí přístroje): GMC-I Profitest
Kategorie měření: CAT III 300 V
Typ (výrobce): METRALINE PRO-TYP EM I
Hmotnost produktu: 750 g
Kategorie produktu: testovací adaptér
