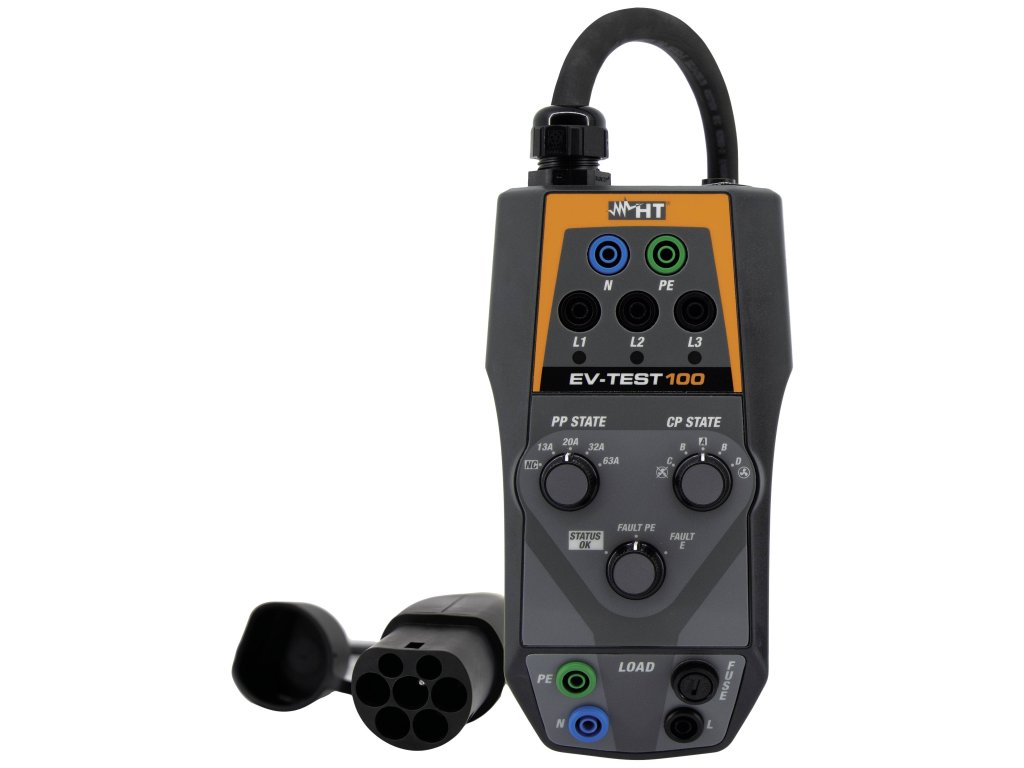

HT Instruments EV-TEST100 Testovací adaptér pro nabíjecí stanice E, 1010960, testovací adaptér, 1 ks

Detailní popis produktu

EV Test100 je vyvinut jako příslušenství speciálně pro testování nabíjecích stanic. Může být použit k simulaci stavu nabití a ke kontrole účinnosti ochranných opatření u dobíjecích stanic typu 3 s konektorem typu 2. Zaručuje jednoduchou manipulaci v kombinaci s Combi G3 nebo Combi G2.

Měřicí funkce

Univerzální 4mm zásuvky pro připojení s 1- nebo 1- 3-fázový instalační tester pomocí měřicích kabelů (banánkový konektor)
Samostatné zobrazení fází pomocí 3 LED pro snadné přezkoušení napětí
Proximity Pilot (PP) otočný spínač pro simulaci různých proudových zatížení nabíjecích kabelů
Control Pilot (CP) otočný spínač pro simulaci stavu elektrického vozidla a, B, C D.
Chyba otočný spínač pro simulaci zkratového konektoru mezi CP a PE (Podmínka E = chyba)
Simulace chyb PE (zemnicí chyba)
Konektory pro CP výstup signálu pro kontrolu komunikace mezi adaptérem (= simulované elektrické auto) a nabíjecí stanicí
Konektor typu 2 pro připojení na nabíjecí stanici Pevně připojený nabíjecí kabel
Simulace vozidla (CP): Různé stavy vozidel a až D lze simulovat otočným spínačem (podle IEC 61851).
Simulace kabelů (PP): Různé kódy pro nabíjecí kabely s 63, 20, 32 a 13 a a „žádný kabel není připojen“ lze simulovat otočným spínačem
Simulace chyb: Simulace zkratu mezi CP a PE přes otočný spínač (stav E = chyba)

Zobrazení fázového napětí pomocí LED
Testování elektrických nabíjecích stanic i při pevně připojeném nabíjecím kabelu
Pro simulaci vozidla (CP):

Podle IEC 61851 mohou být simulovány stavy a, B, C, D a E. Různé stavy vozidel jsou nastaveny pomocí otočného spínače.

Podmínka a: Žádné vozidlo není připojeno
Podmínka B: Vozidlo je připojeno, ale není připraveno k nabíjení
Podmínka C: Vozidlo připojeno a připraveno k nabíjení, není vyžadováno větrání ložné plochy
Stav D: Vozidlo připojeno a připraveno k nabíjení, provzdušnění nabíjecí oblasti
Stav E: Chyba: Zkratka CP-PE přes interní diodu
Pro simulaci kabelů (PP):

Lze simulovat různá kódování pro nabíjecí kabely s 63, 20, 32 a 13 A. Kromě toho je možné stav nesimulovat kabelem. Simulace různých nabíjecích kabelů se provádí připojením různých odporů mezi PP a PE pomocí otočného spínače. Podle IEC 61851 jsou možné tyto hodnoty:

Bez kabelu: ∞
Kabel 13 a: 1,5 k Ω
Kabel 20 a 680 Ω
Kabel 32 a 220 Ω
Kabel 63 A. 100 ohmů

Tento text byl přeložen strojově.

Specifikace:
